3sekźnˇ hydraulick sada: 80L rozdŘlovaź + 6/2 elektromagnetickě ventil + joystick s jednˇm tlaźˇtkem + dva 2,5m kabely
Kód: 81.25.10.003.4Detailní popis produktu

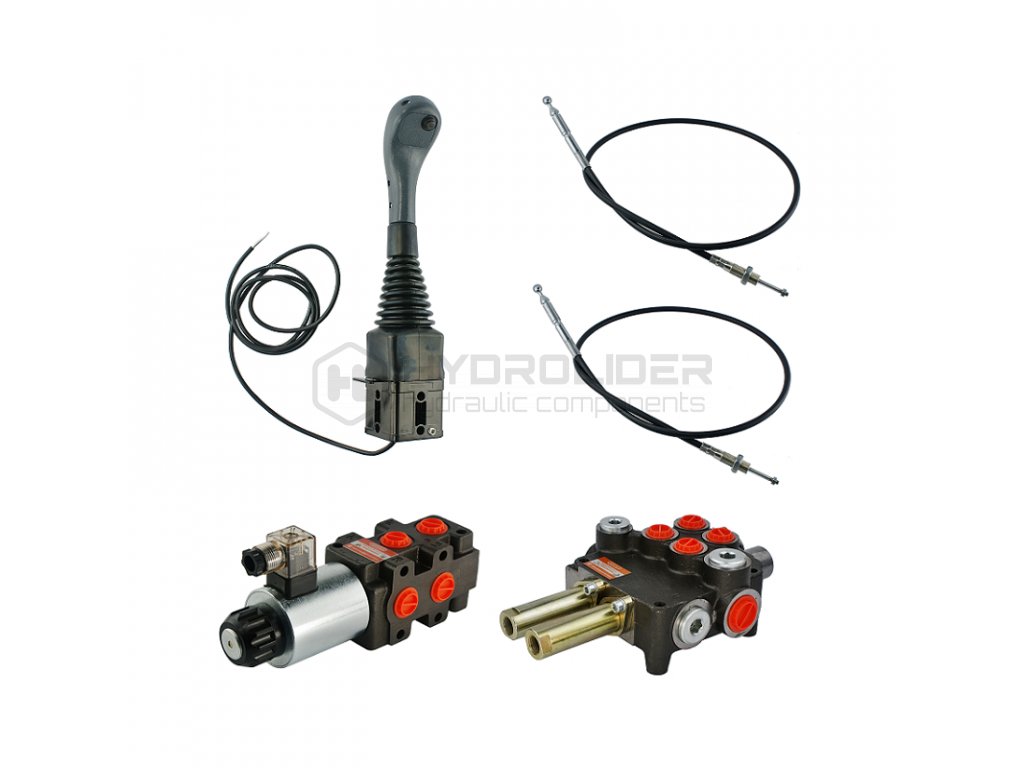

3-SEKČNÍ HYDRAULICKÁ SADA PRO NAKLADAČ
JOYSTICK S JEDNÍM TLAČÍTKEM + 2X KABEL 2,5M + 80L ROZDĚLOVAČ 2SEKČNÍ
+ 6/2 SOLENOIDOVÝ VENTIL PRO TŘETÍ SEKCI (CHÁPADLO, KROKODÝL)
| Aplikace: |
Vhodné pro traktory a stroje s otevřeným hydraulickým systémem. Otevřený systém se vyznačuje tím, že při nastartování motoru se aktivuje hydraulické čerpadlo a hydraulický rozdělovač, když se nepoužívá, volně proudí olej z čerpadla směrem k nádrži. Čerpadlo pracuje volně a olej cirkuluje mezi čerpadlem rozdělovače a nádrží pod nízkým tlakem. Sada je přizpůsobena různým typům strojů jako jsou: zemědělské stroje, traktory, postřikovače, rounds, kyklopy, nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje a další hydraulicky ovládaná zařízení. Ideální pro ovládání tří sekcí v zatáčce, zvedání rámu, sklon lopaty a krokodýla nebo drapáku, u traktorů, kde kapacita hydraulického čerpadla nepřesahuje 80 l/min. |
| Výhody: |
Joystickové ovládání přináší mnoho výhod, díky kterým je práce rychlejší, příjemnější a bezpečnější. Joystick je především pohodlnější, pohodlnější a přesnější ovládání stroje. Instalací joysticku do kabiny a vyhozením rozdělovače ven je kabina čistá a bez úniků oleje. |
|
|
|
| Spojovací systém: |
Kuličky fi 14mm |

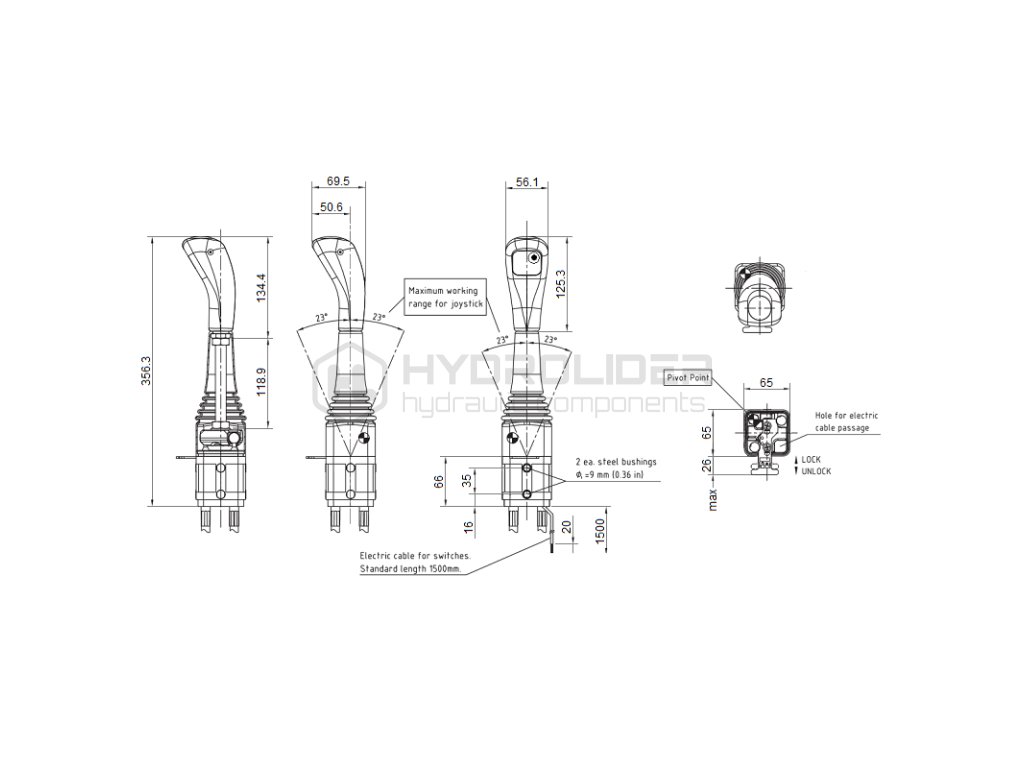

| Počet tlačítek: | jeden |
| Zámek rukojeti: | ano |
| Výrobce dílů: | Indemar |

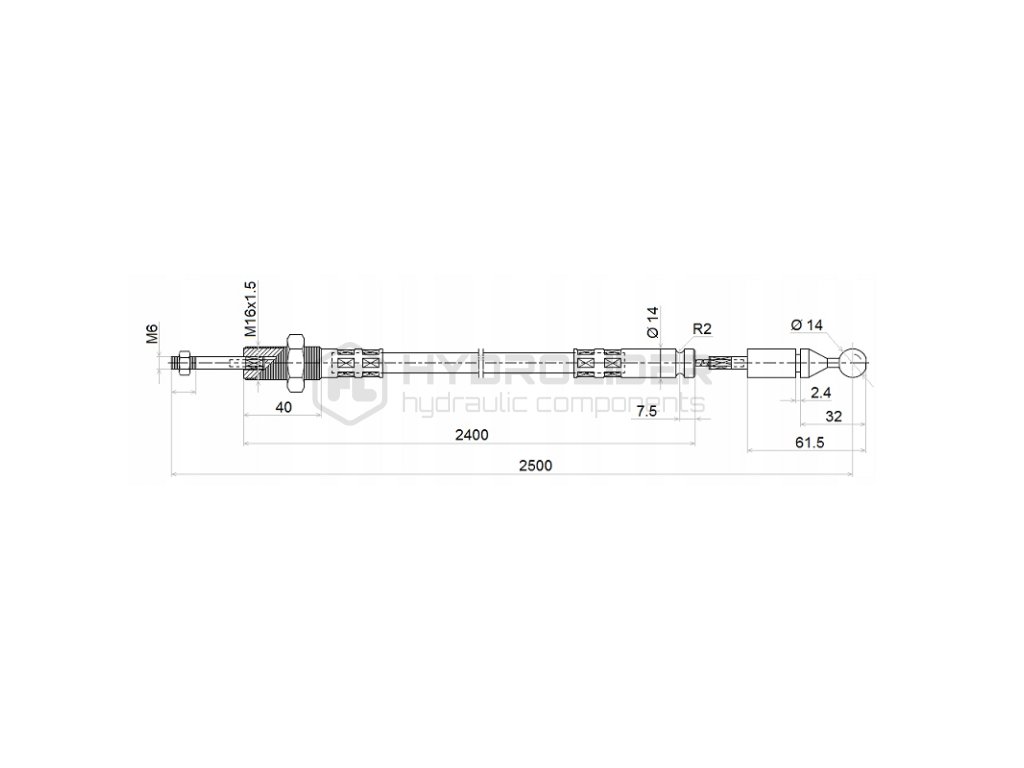

Technické parametry linku: |
|
| Délka řádku: |
2,5m |
| Boční závity potrubí: |
těleso lanka M16x1,5, tah lanka M6x1 |
| Průměr boční kuličky joysticku: |
14mm |
| Výrobce dílů: |
Hydrolider |

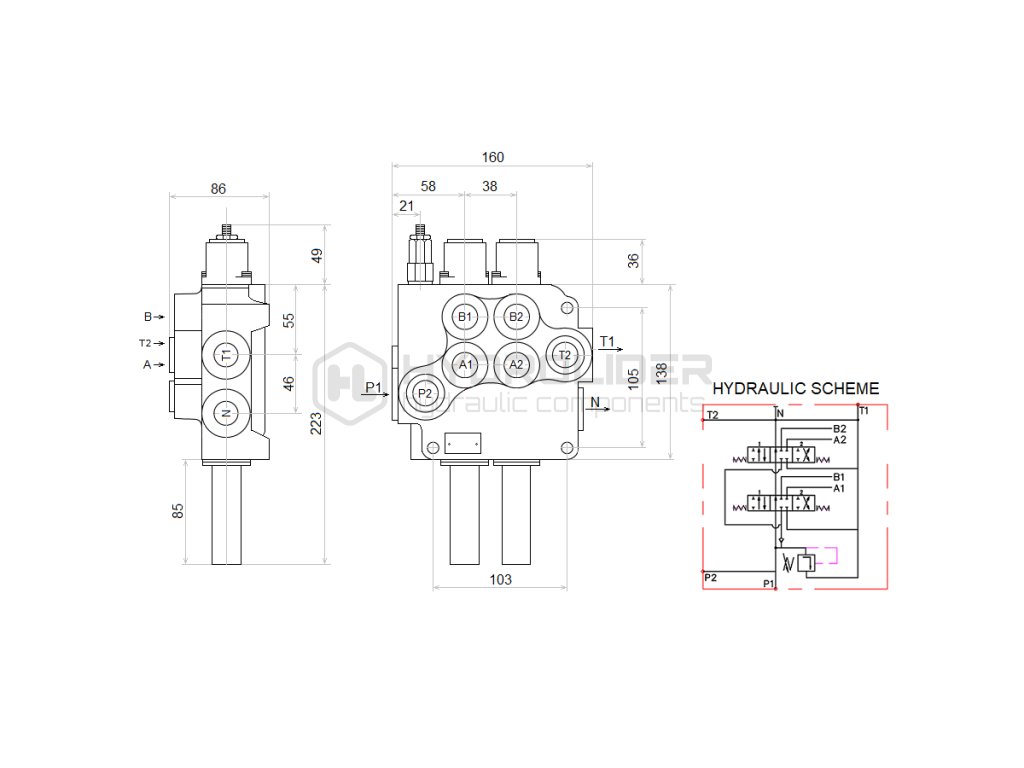

Technické parametry rozvaděče: |
|
| Vnitřní závity v těle: | zasilanie: 1/2''; powrót: 3/4''; sekcje: 1/2'' |
| Připojení k linkám: |
Vnitřní závit trubky: M16x1,5 |
| Maximální přívodní tlak: |
250Bar |
| Maximální zpětný tlak: |
50Bar |
| Maximální tlak na sekce: |
300Bar |
| Tovární nastavení přepouštěcího ventilu: |
Otevírací tlak přepouštěcího ventilu se zvyšuje úměrně s rostoucím průtokem: 180 bar při 20 l/min Sady pro přesné měření tlaku naleznete v sekci Manometry - měřicí sady |
| Možnost vlastního nastavení: | změna plné otáčky o 30 barů |
| Přípustná okolní teplota: | -40 C do +60 C |
| Přípustná teplota oleje: | -15 C do +80 C |
| Doporučený hydraulický olej: | na bázi minerálního oleje, např. HL 32 nebo HL 46 |
| Výrobce dílů: | Badestnost |

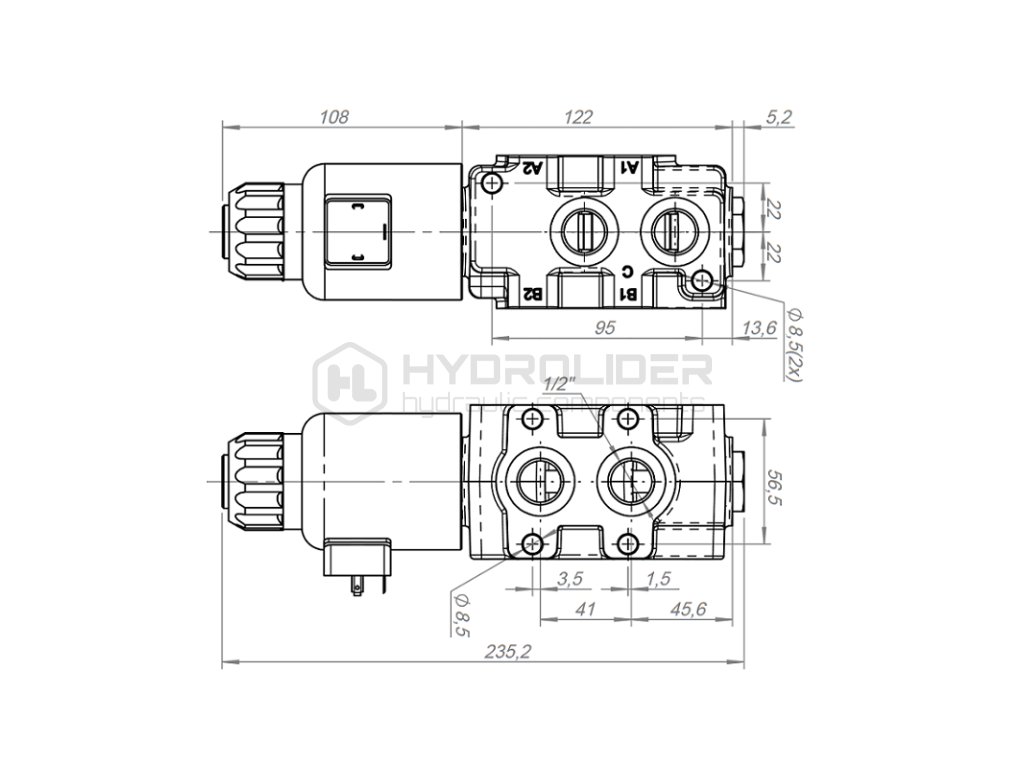

Technické parametry elektromagnetického ventilu: |
|
| Maximální průtok: | 90L/min |
| Vnitřní závity v těle: |
BSP 1/2" |
| Maximální tlak: |
210bar |
| Výrobce dílů: |
Badestnost |
| Aplikace: |

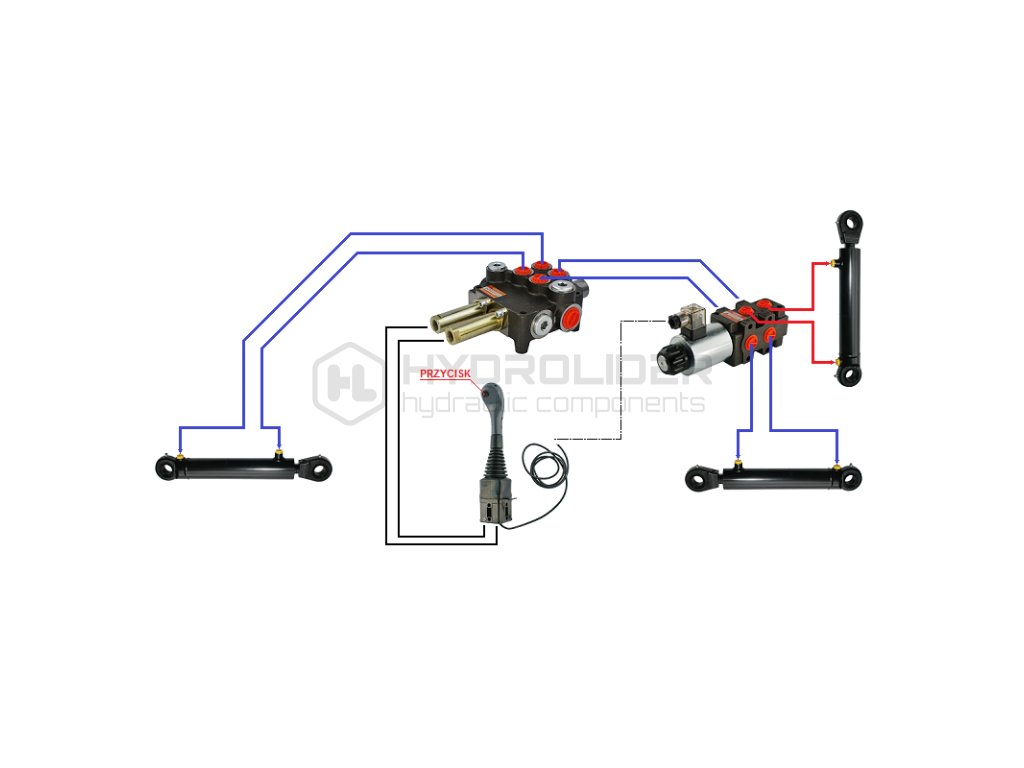

Solenoidový ventil je připojen k jedné ze dvou sekcí v rozdělovači, čímž se zdvojnásobuje. Elektricky ovládaný 2polohový jezdec přepíná tok oleje z rozdělovače mezi dva akční členy. V nakladači to mohou být válce pro vyrovnávání (naklápění) a drapákové nebo krokodýlí válce. V praxi pohyb joysticku bez stisknutého tlačítka ovládá aktor ze sklonu a po stisknutí tlačítka se ovládání přepne na zavírání a otevírání chapadla nebo krokodýla. |
| Řízení: |
2-polohový jezdec na pružině, tj. po odpojení napájení cívky se vrací do neutrální polohy.
|
Doplňkové parametry
| Kategorie: | Maximální průtok 80L/min |
|---|---|
| Hmotnost: | 14.05 kg |
