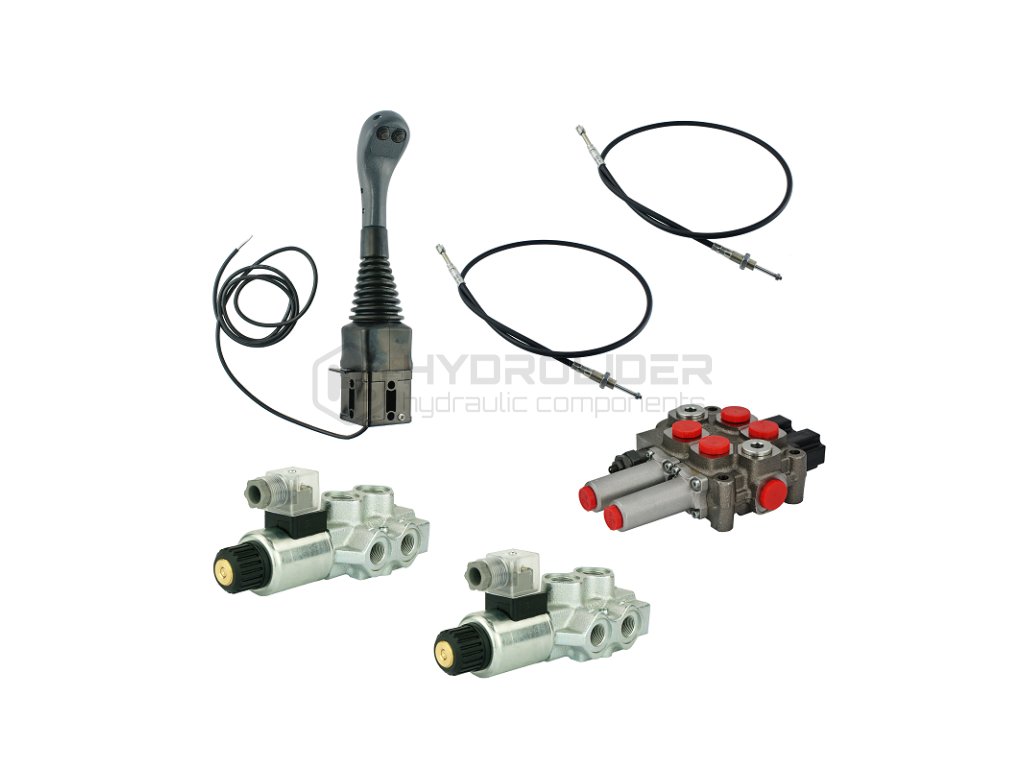

4sekźnˇ hydraulick sada: 60L rozdŘlovaź s plovoucˇ sekcˇ + dva 6/2 elektromagnetick‚ ventily + joystick se dvŘma tlaźˇtky + dva 1m kabely
Kód: 81.25.20.004.11Detailní popis produktu
4-SEKČNÍ HYDRAULICKÁ SADA PRO NAKLADAČ

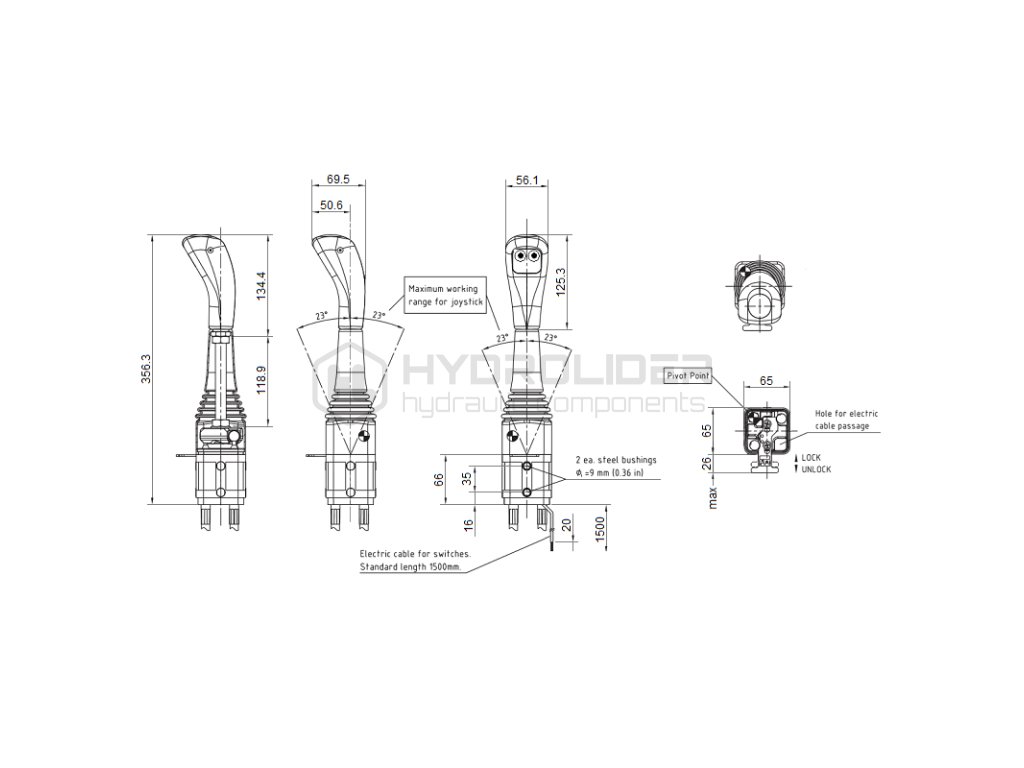

JOYSTICK SE DVĚMA TLAČÍTKY + 2X 1M KABEL
+ 2SEK. 60L ROZDĚLOVAČ S JEDNOU PLOVOUCÍ ČÁSTÍ
+ 2X SOLENOIDOVÝ VENTIL 6/2 PRO 3 A 4 SEKCE (CHÁPADLO, KROKODÝL)
| Aplikace: |
Vhodné pro traktory a stroje s otevřeným hydraulickým systémem. Otevřený systém se vyznačuje tím, že při nastartování motoru se aktivuje hydraulické čerpadlo a hydraulický rozdělovač, když se nepoužívá, volně proudí olej z čerpadla směrem k nádrži. Čerpadlo pracuje volně a olej cirkuluje mezi čerpadlem rozdělovače a nádrží pod nízkým tlakem. Sada je přizpůsobena různým typům strojů jako jsou: zemědělské stroje, traktory, postřikovače, rounds, kyklopy, nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje a další hydraulicky ovládaná zařízení. Ideální pro ovládání čtyř sekcí v zatáčce, zvedání rámu, svahu lopaty, krokodýla nebo drapáku a čtvrtou přídavnou sekci u traktorů, kde kapacita čerpadla nepřesahuje 60 l/min. Plovoucí sekce, jinak volně splývající, používaná např. pro sněžné pluhy nebo čelní nakladače TUR. Způsobuje volný pohyb pístnice v hydraulických válcích, chrání před poškozením prvky, které mají přímý kontakt se zemí, např. radlice pluhu. |
| Výhody: |
Joystickové ovládání přináší mnoho výhod, díky kterým je práce rychlejší, příjemnější a bezpečnější. Joystick je především pohodlnější, pohodlnější a přesnější ovládání stroje. Instalací joysticku do kabiny a vyhozením rozdělovače ven je kabina čistá a bez úniku oleje. |
|
|
|
| Linkový spojovací systém: | Vidlice fi 6mm |
| Počet tlačítek: | dva |
| Zámek rukojeti: | ano |
| Výrobce dílů: | Indemar |

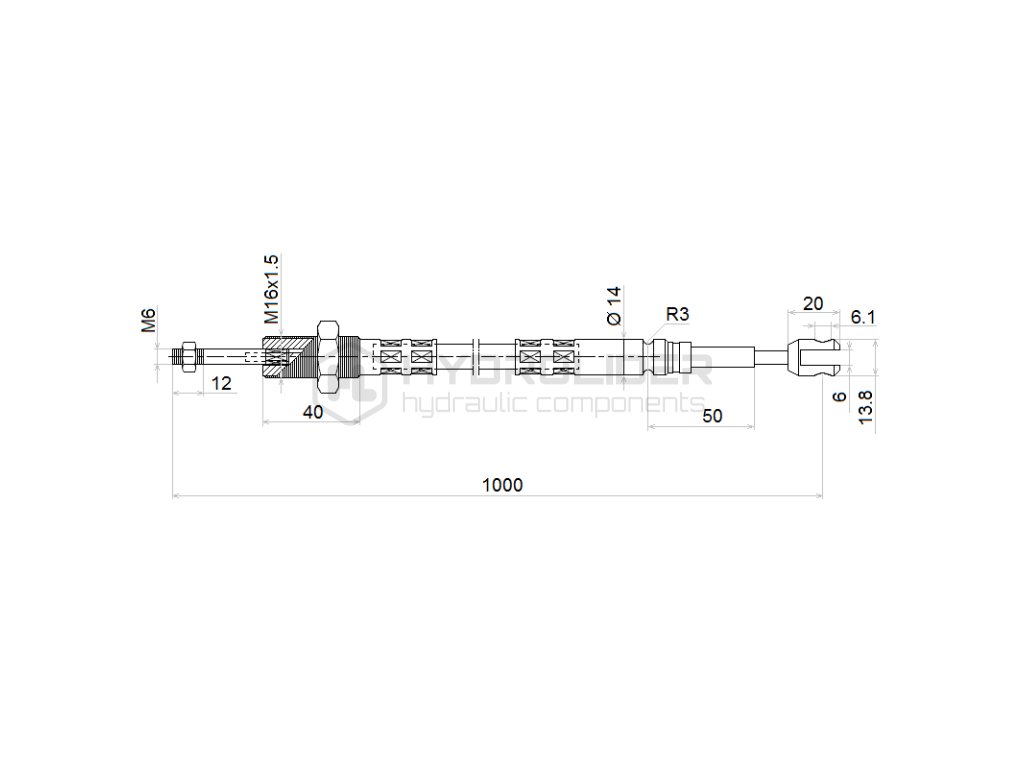

Technické parametry linku: |
|
| Délka řádku: | 1m |
| Boční závity potrubí: | těleso lanka M16x1,5, tah lanka M6x1 |
| Na straně joysticku jsou vidlice s otvorem pro čep: | 6 mm |
| Výrobce dílů: |
Hydrolider |

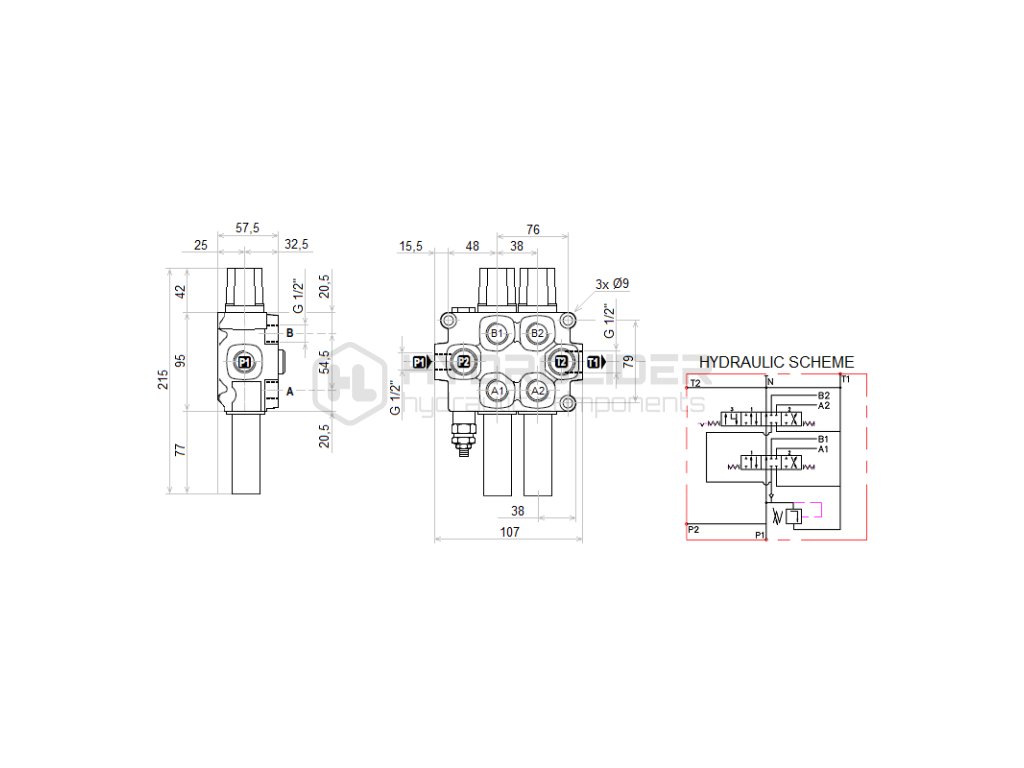

Technické parametry rozvaděče: |
|
| Vnitřní závity v těle: |
napájení: 1/2''; návrat: 1/2''; sekce: 1/2'' |
| Připojení k linkám: |
Vnitřní závit trubky: M16x1,5 |
| Maximální přívodní tlak: |
250Bar |
| Maximální zpětný tlak: | 50Bar |
| Maximální tlak na sekce: |
300Bar |
| Tovární nastavení přepouštěcího ventilu: | 175Bar |
| Možnost vlastního nastavení: | změna plné otáčky o 30 barů |
| Přípustná okolní teplota: |
-40 C až +60 C |
| Přípustná teplota oleje: |
-15 C až +80 C |
| Doporučený hydraulický olej: |
na bázi minerálního oleje, např. HL 32 nebo HL 46 |
| Výrobce dílů: |
Galtech |

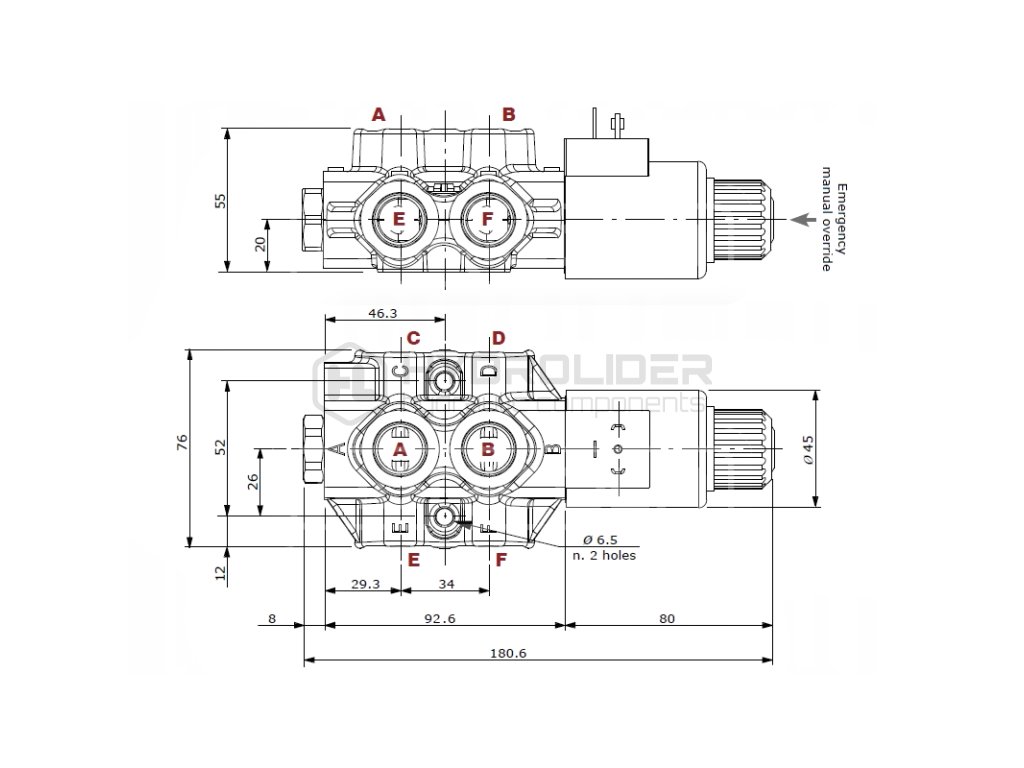

Technické parametry solenoidových ventilů: |
|
| Maximální průtok: | 60L/min |
| Vnitřní závity v těle: |
BSP 3/8" |
| Maximální tlak: |
200bar |
| Výrobce dílů: |
Walvoil |
| Aplikace: |

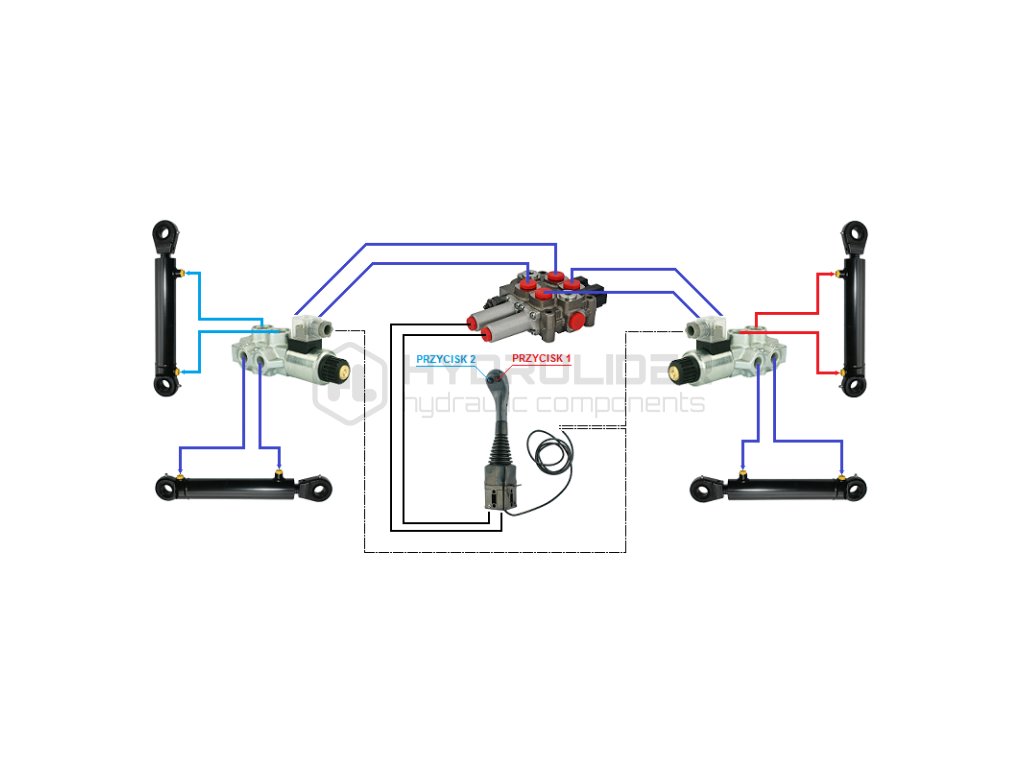

Solenoidový ventil je připojen k jedné ze dvou sekcí v rozdělovači, čímž se zdvojnásobuje. Elektricky ovládaný 2polohový jezdec přepíná tok oleje z rozdělovače mezi dva akční členy. V nakladači to mohou být válce pro vyrovnávání (naklápění) a drapákové nebo krokodýlí válce. V praxi pohyb joysticku bez stisknutého tlačítka ovládá aktor ze sklonu a po stisknutí tlačítka se ovládání přepne na zavírání a otevírání chapadla nebo krokodýla. |
| Řízení: |
2-polohový jezdec na pružině, tj. po odpojení napájení cívky se vrací do neutrální polohy.
|
Doplňkové parametry
| Kategorie: | Maximální průtok 80L/min |
|---|---|
| Hmotnost: | 10.67 kg |
| EAN: | 2000000448688 |
