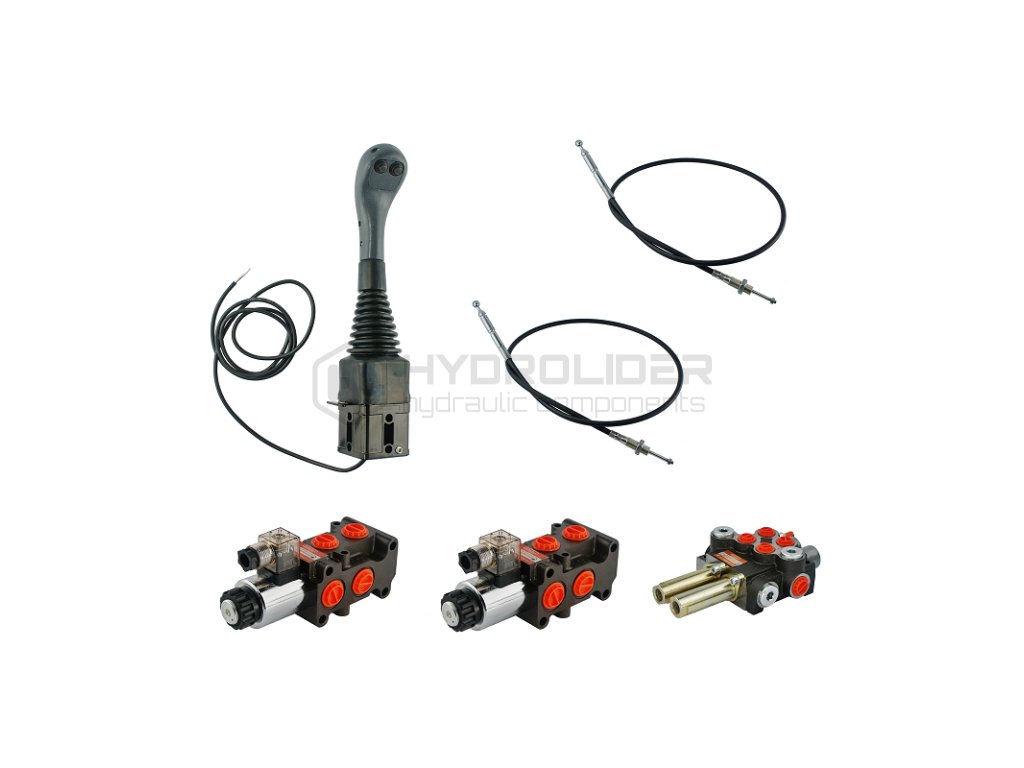

4sekźnˇ hydraulick  sada: 40L rozdŘlovaź s plovoucˇ sekcˇ + dva 6/2 solenoidov‚ ventily + joystick se dvŘma tlaźˇtky + dva 2m kabely

Vhodné pro traktory a stroje s otevřeným hydraulickým systémem. Otevřený systém se vyznačuje tím, že hydraulické čerpadlo se aktivuje při nastartování motoru a hydraulický rozdělovač, když se nepoužívá, umožňuje oleji volně proudit z čerpadla směrem k nádrži. Čerpadlo pracuje volně a olej cirkuluje mezi čerpadlem rozdělovače a nádrží pod nízkým tlakem.

Sada je přizpůsobena různým typům strojů jako jsou: zemědělské stroje, traktory, postřikovače, rounds, kyklopy, nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje a další hydraulicky ovládaná zařízení.

Ideální pro ovládání čtyř sekcí v zatáčce, zvedání rámu, svahu lopaty, krokodýla nebo drapáku a čtvrté přídavné sekce u traktorů, kde kapacita hydraulického čerpadla nepřesahuje 40 l/min, včetně: Ursus C-330, C-360, C -385, 912 , 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 255 a další

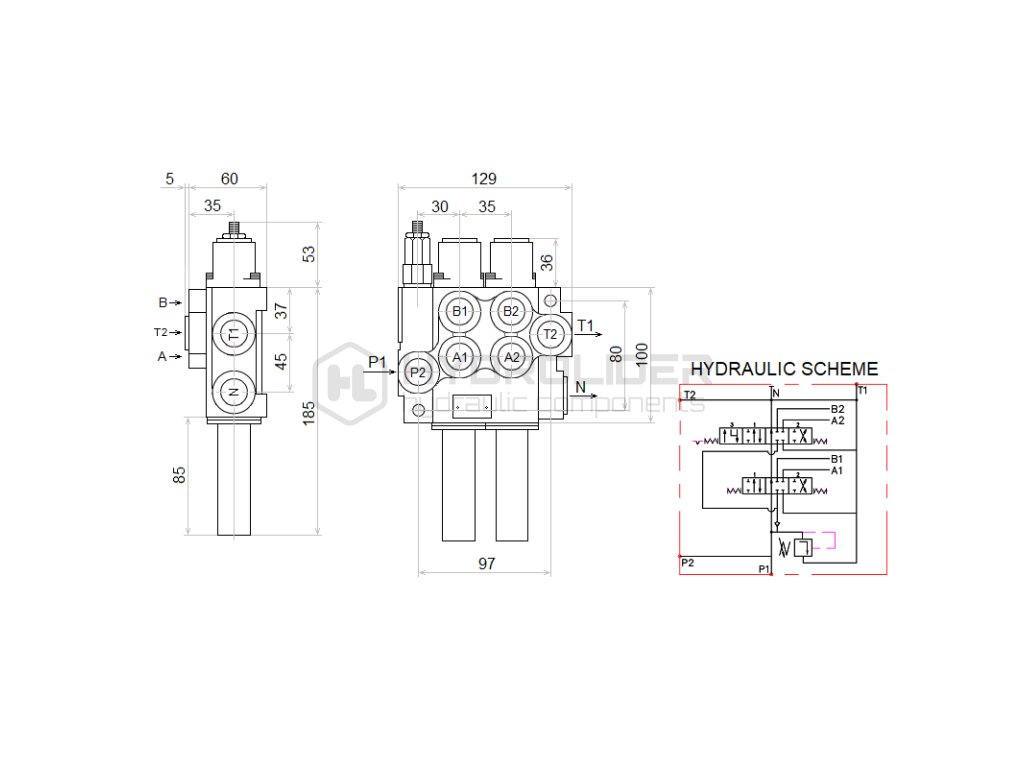

Plovoucí sekce, jinak volně tekoucí, používaná např. pro sněžné pluhy nebo čelní nakladače TUR. Způsobuje volný pohyb pístnice v hydraulických válcích, chrání před poškozením prvky, které mají přímý kontakt se zemí, např. radlice pluhu.

Joystickové ovládání přináší mnoho výhod, díky kterým je práce rychlejší, příjemnější a bezpečnější. Joystick je především pohodlnější, pohodlnější a přesnější ovládání stroje. Instalací joysticku do kabiny a vyhozením rozdělovače ven je kabina čistá a bez úniků oleje.

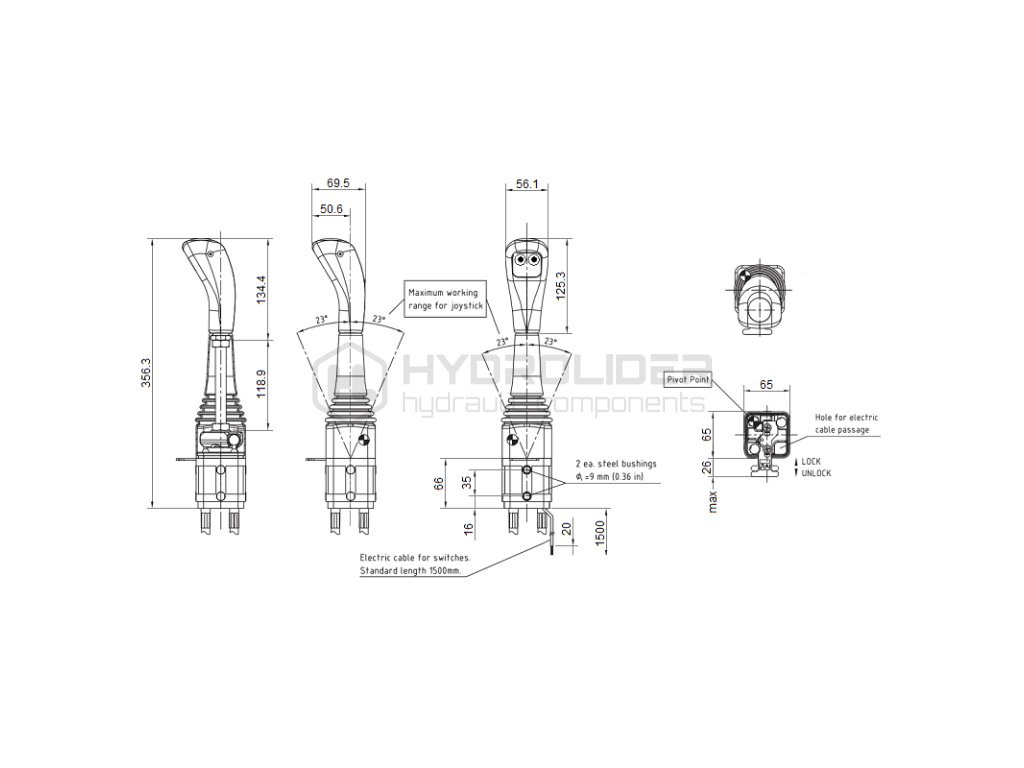

Technické parametry joysticku:

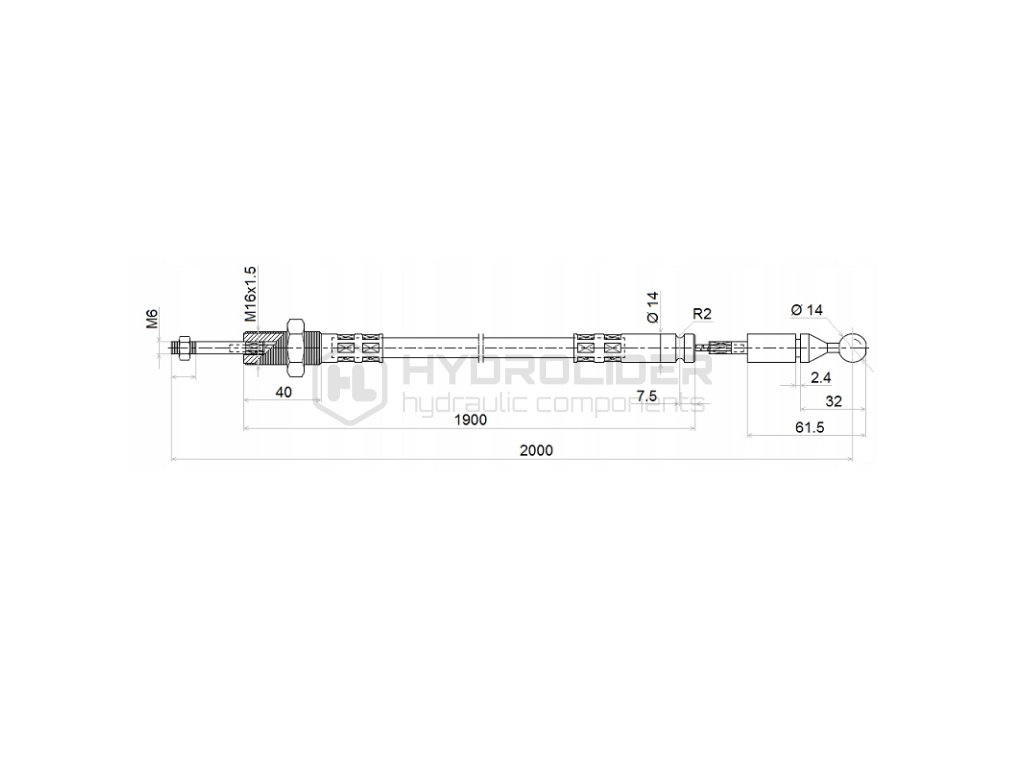

Vnitřní závit trubky: M16x1,5
Vnitřní závit jezdce: M6x1

Otevírací tlak přepouštěcího ventilu se zvyšuje úměrně s rostoucím průtokem:

180 bar při 10 l/min
190 bar při 20 l/min
200 bar při 30 l/min
210 bar při 40 l/min

Sady pro přesné měření tlaku naleznete v sekci Manometry - měřicí sady

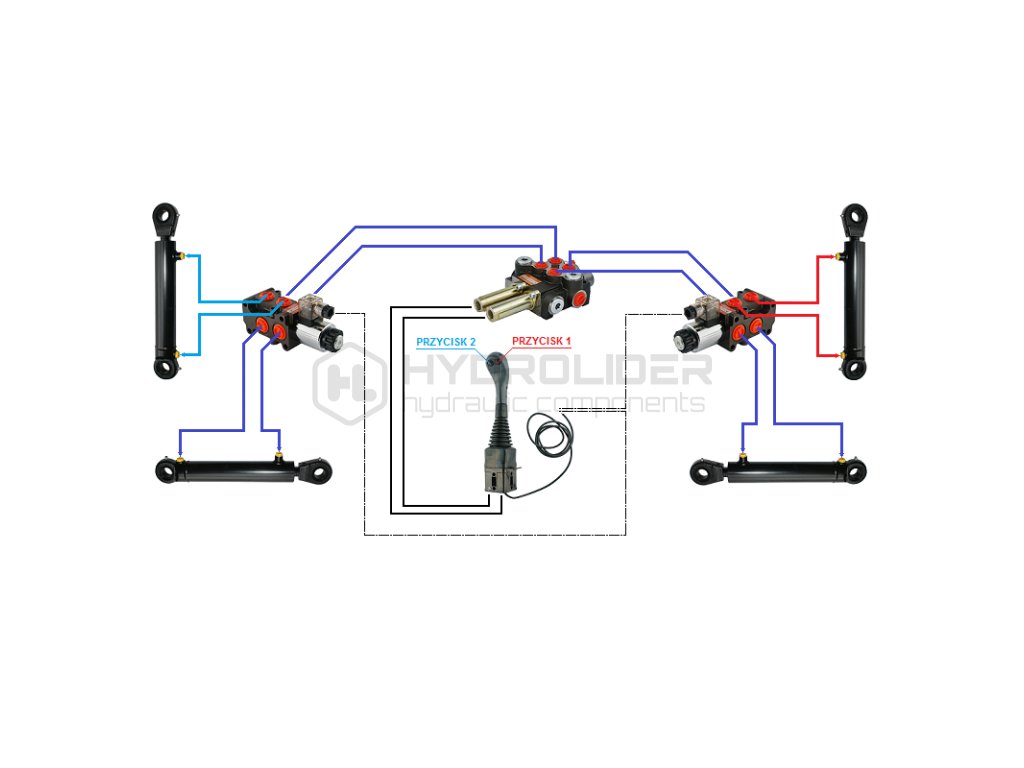

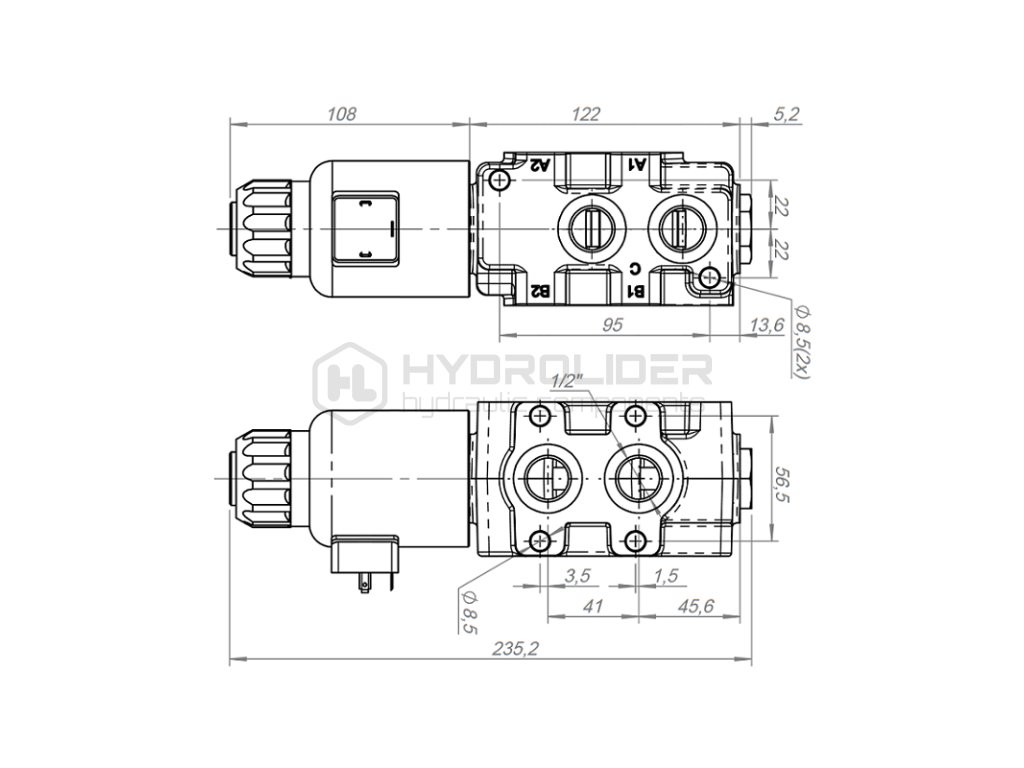

Solenoidový ventil je připojen k jedné ze dvou sekcí v rozdělovači, čímž se zdvojnásobuje. Elektricky ovládaný 2polohový jezdec přepíná tok oleje z rozdělovače mezi dva akční členy. V nakladači to mohou být válce pro vyrovnávání (naklápění) a drapákové nebo krokodýlí válce. V praxi pohyb joysticku bez stisknutého tlačítka ovládá aktor ze sklonu a po stisknutí tlačítka se ovládání přepne na zavírání a otevírání chapadla nebo krokodýla.

2-polohový jezdec na pružině, tj. po odpojení napájení cívky se vrací do neutrální polohy.

• Poloha jezdce 1 (tlačítko na joysticku není stisknuto) - ovládání válce 1.

• Poloha jezdce 2 (tlačítko na joysticku je stisknuto) - ovládání válce 2.
