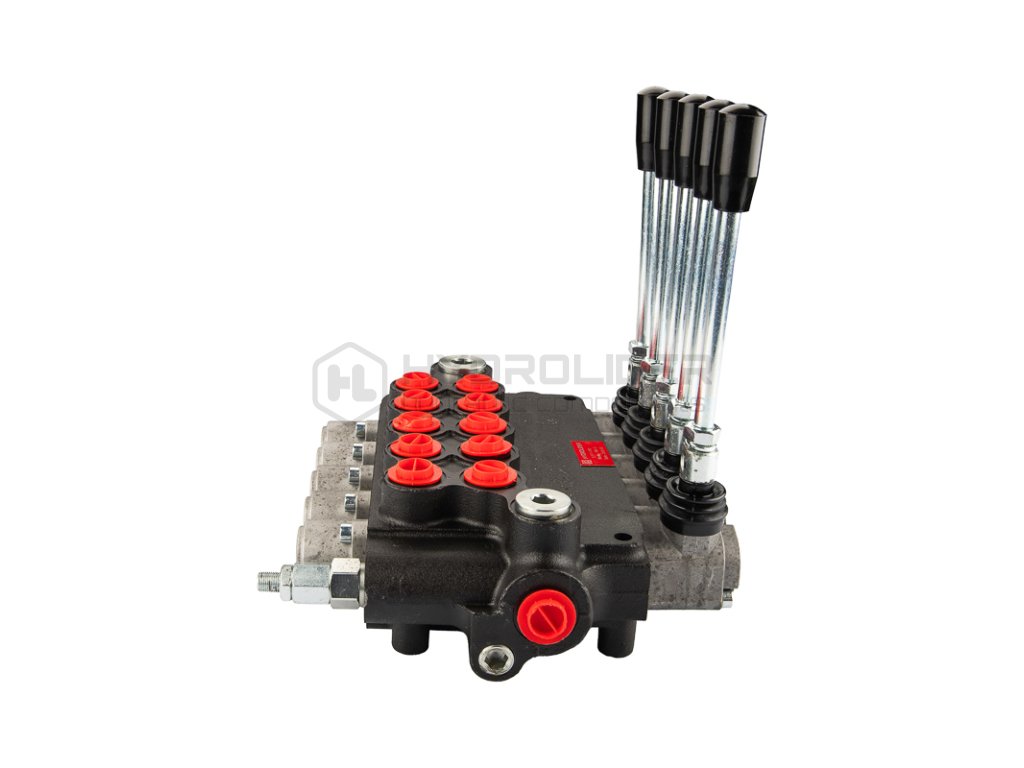

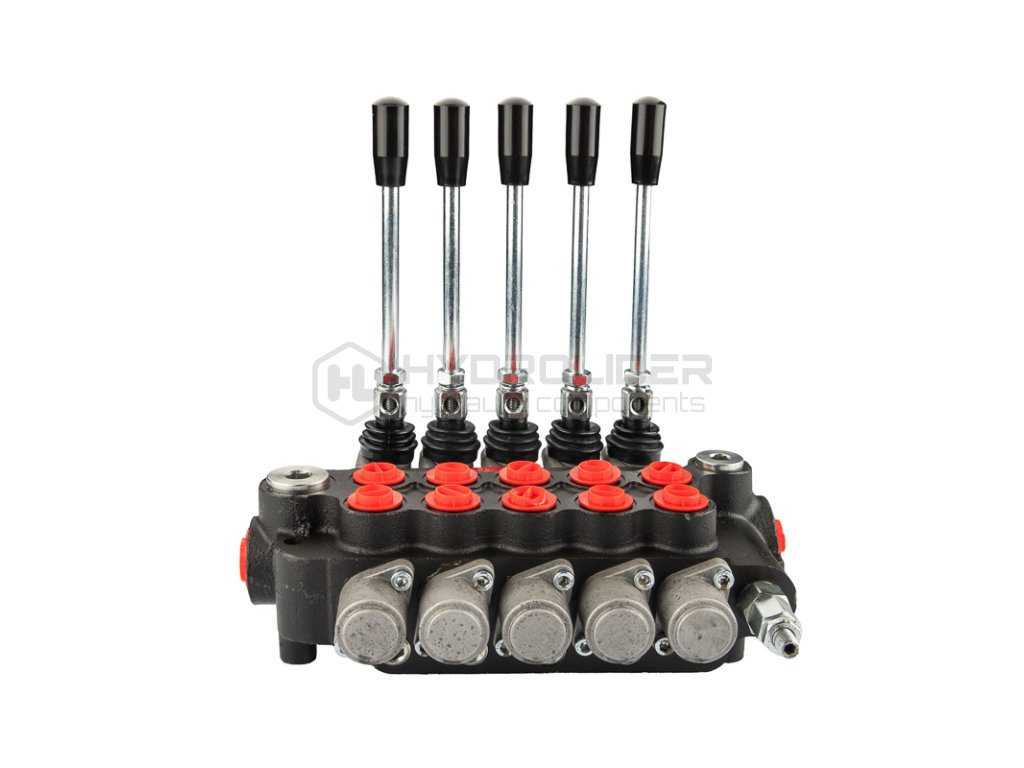

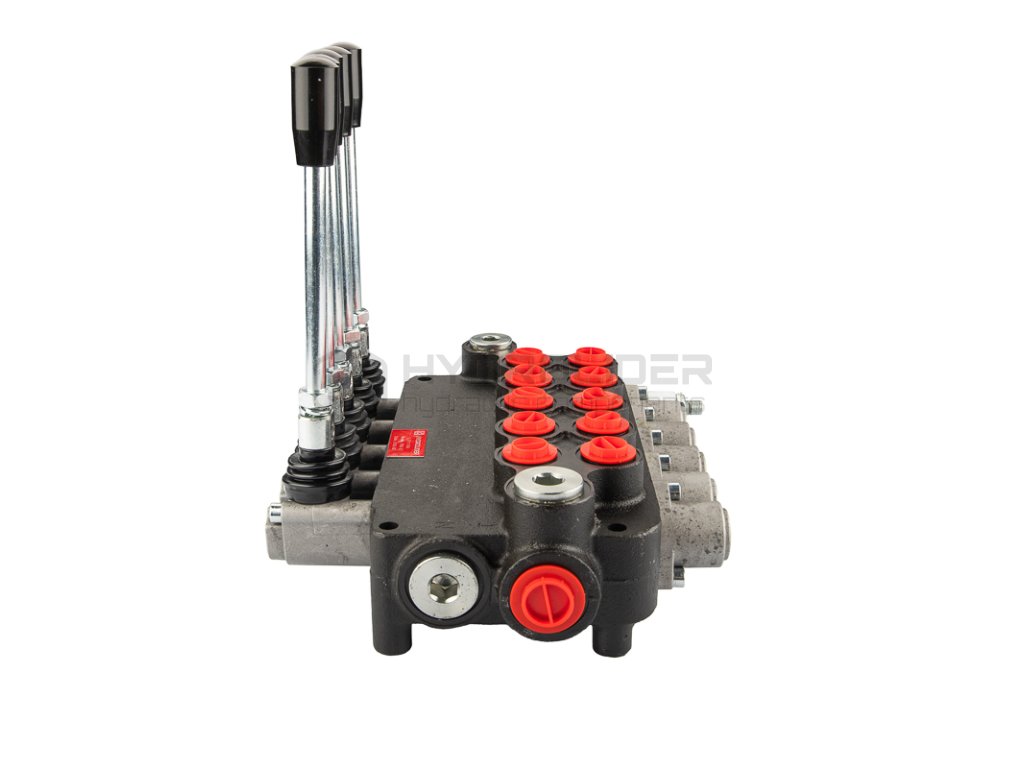

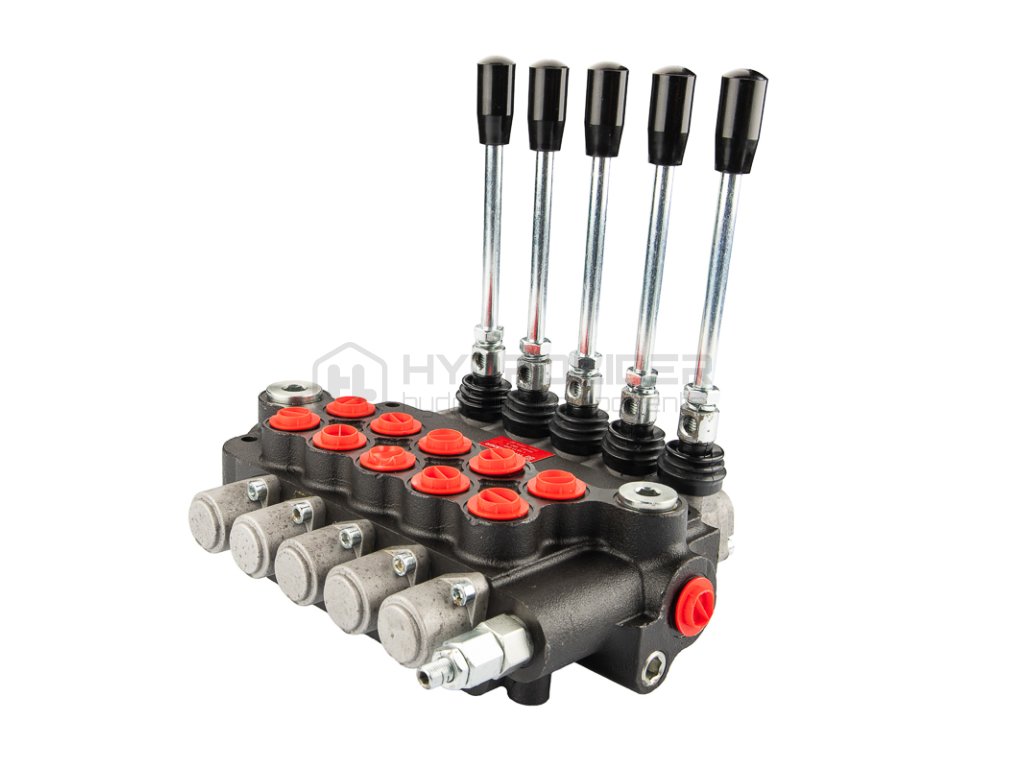

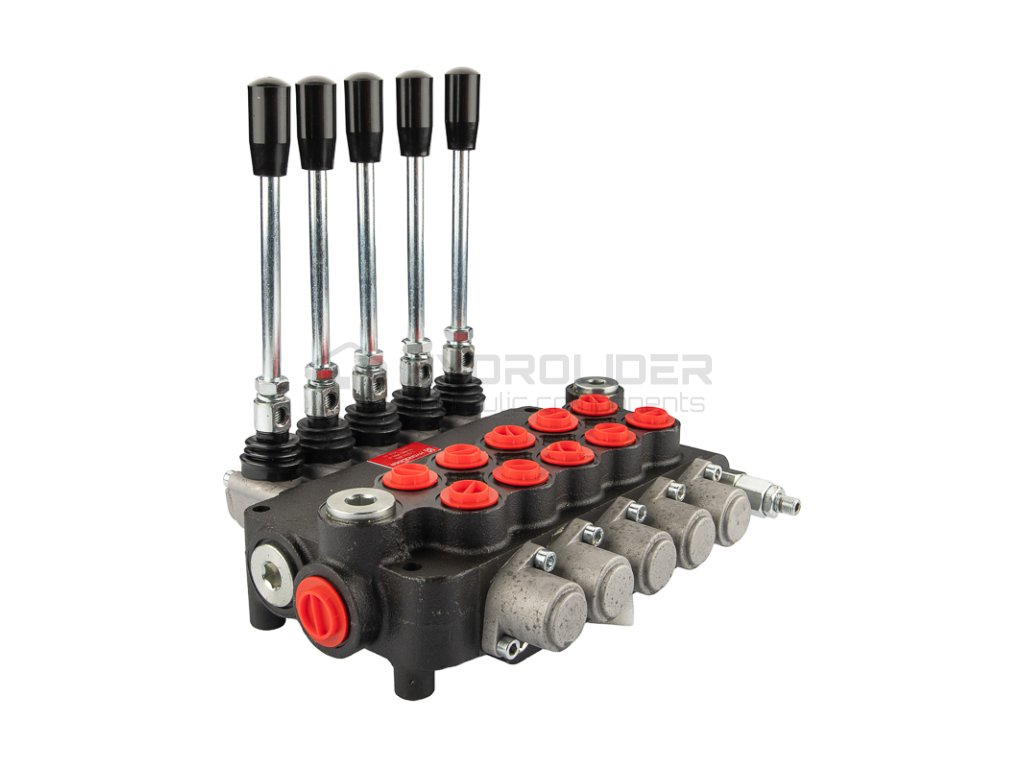

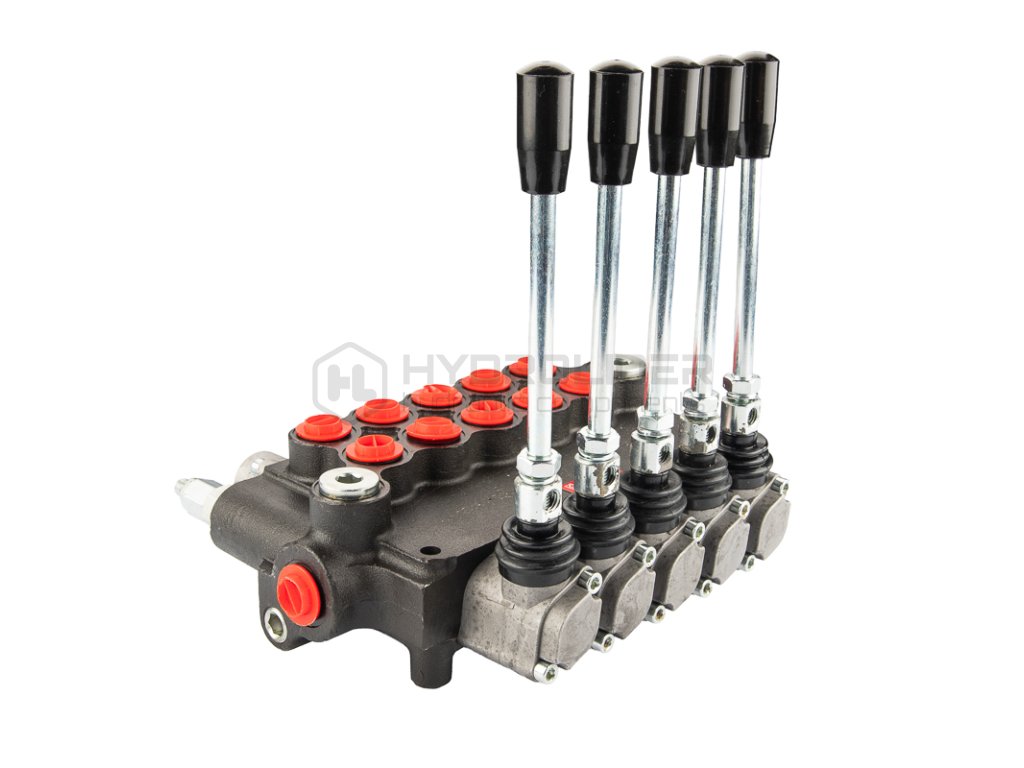

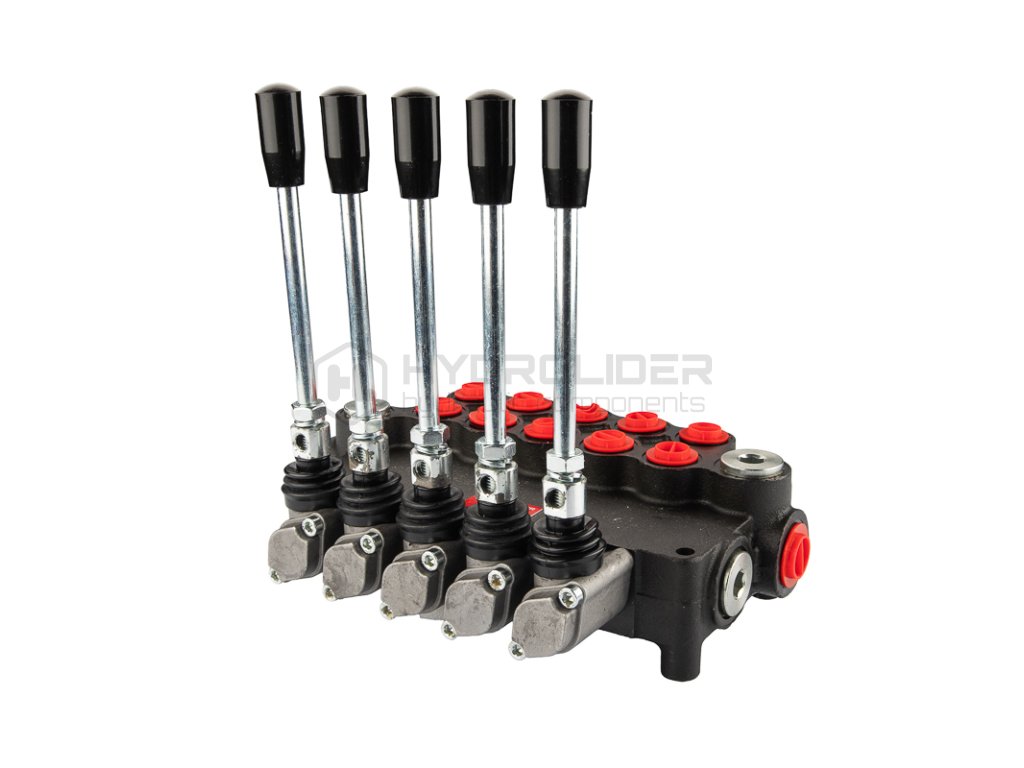

5dílný hydraulický rozdělovač 60 l/min 5P80 s 22/22 přípojkami Hydrolider

Detailní popis produktu

HYDRAULICKÝ ROZVÁDĚČ 5 SEKCÍ 05P80A1A1A1A1A1GKZ1

SE SADOU PŘIPOJENÍ S VÝSTUPEM M22x1,5


Vhodné

pro ovládání jednočinných nebo dvojčinných válců. Je vybaveno tlakovým výstupem N, takže je vhodné pro
sériové zapojení nebo pro přidání rozdělovače do stávajícího systému.

Rozdělovač je určen pro různé typy strojů, jako jsou: zemědělské stroje, traktory, postřikovače, tahače, cyklopy,
nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje a další hydraulicky ovládaná zařízení.

Technické údaje

Maximální průtok: 60 l/min
Ovládání: jednostranný nebo oboustranný válec
Počet sekcí: 5

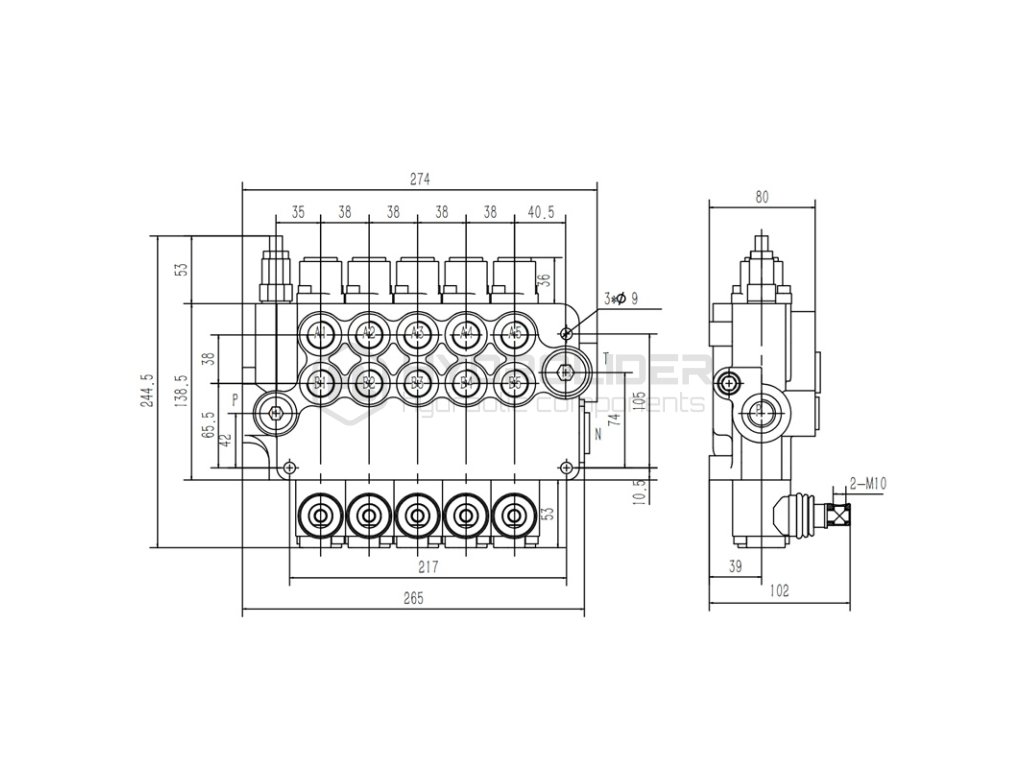

Vnitřní závity v tělese: přívod: 1/2''; vrat: 3/4''; sekce: 1/2''

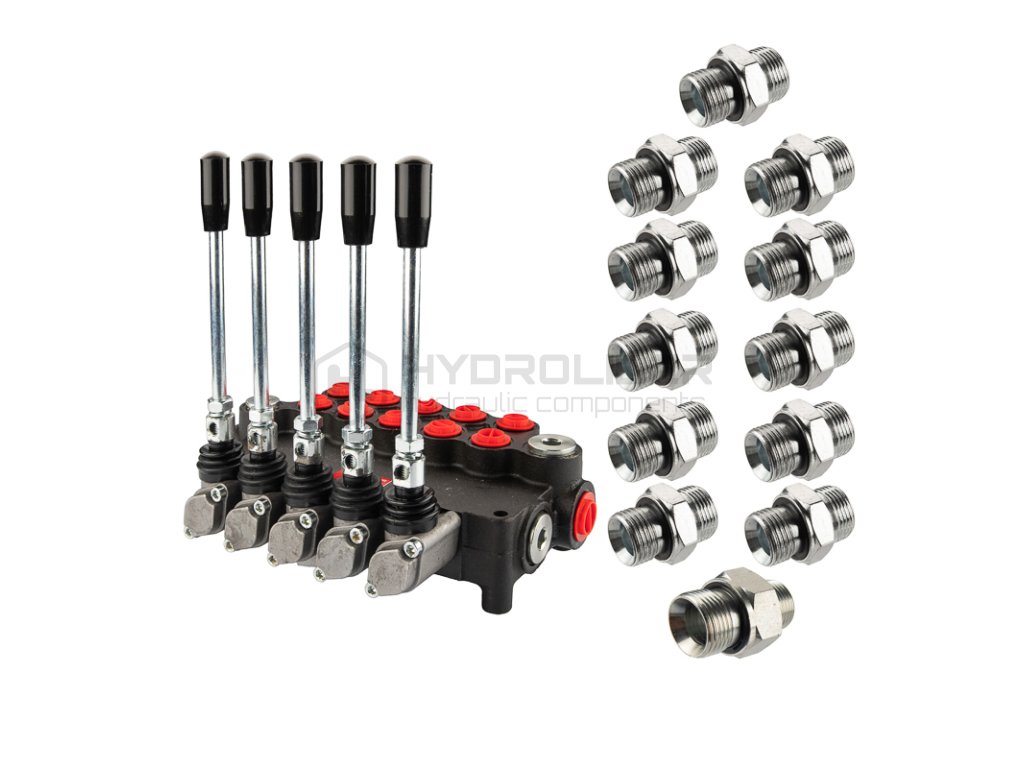

Všechny konektory v sadě jsou opatřeny těsněním NBR, které zajišťují těsné spojení s rozdělovačem.
Na straně hydraulické hadice jsou konektory opatřeny 24° hrdlem přizpůsobeným hadicím s fitinky DKOL, DKOL-90 a DKOL-45 se standardním 24° upínacím kuželem.
Připojení k hadicím nevyžaduje žádné dodatečné těsnění.

Výstupní závit na přívodu [P]: M22x1,5
Výstupní závit na vratné straně [T]: M22x1,5
Výstupní závit na profilu [A / B]: M22x1,5

Maximální přívodní tlak: 315 barů
Maximální vratný tlak: 50 barů
Maximální tlak v sekcích: 300 barů

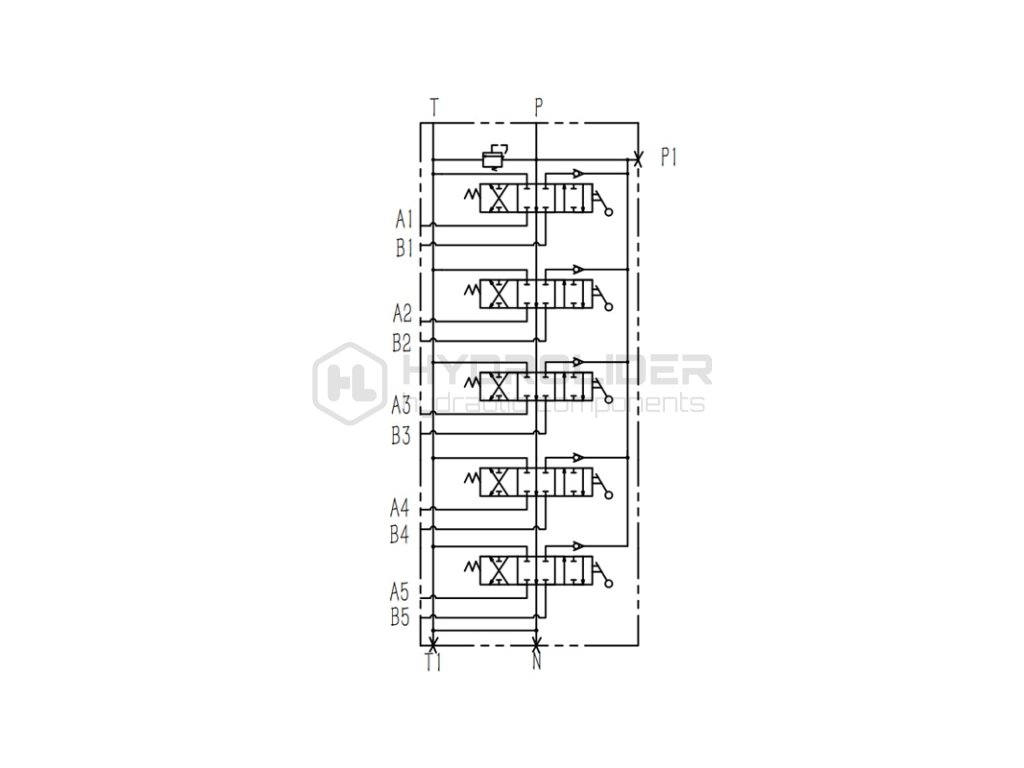

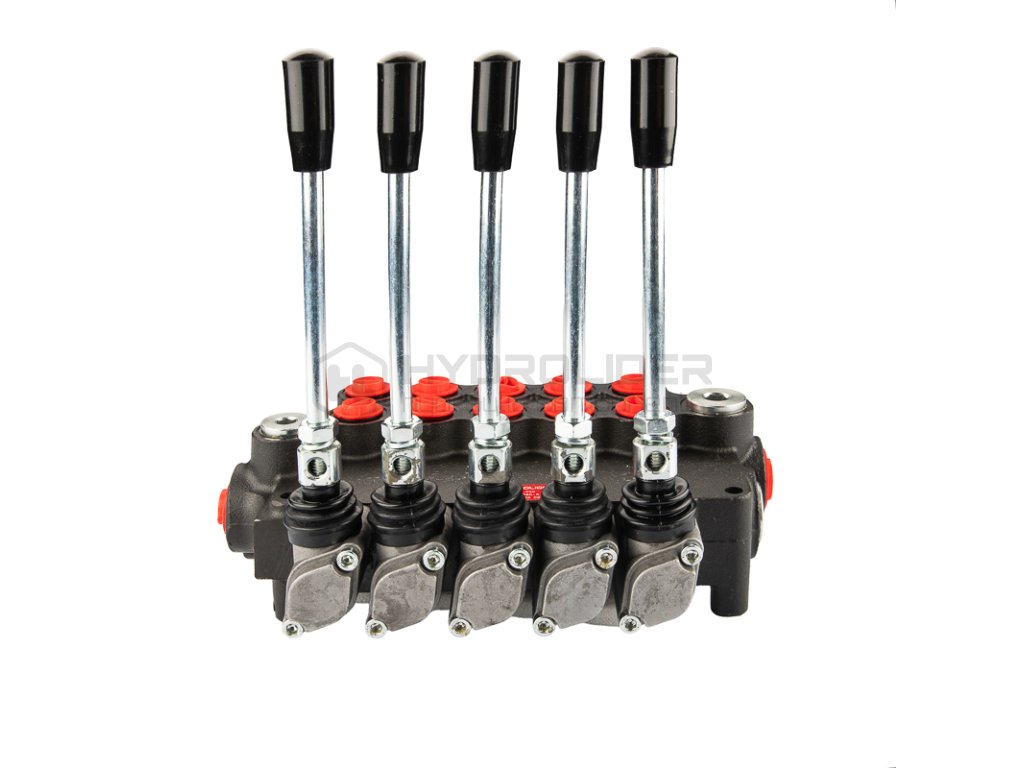

Všechny páky mají tři polohy (1 - 0 - 2) a jsou pružně zatížené, což znamená, že se vracejí do svislé polohy. Poloha
0 je neutrální (páka je ve svislé poloze), pístnice válce zůstává nehybná, což umožňuje průtok oleje do přepadu. Poloha
1 je funkční (páka je v úhlopříčné poloze dopředu), pístnice válce se vysouvá
. Poloha 2 je funkční (páka je v úhlopříčné poloze dozadu), pístnice válce se zasouvá.

Otevírací tlak přepouštěcího ventilu se úměrně zvyšuje se zvyšujícím se průtokem:

170 barů při 20 l/min
180 barů při 40 l/min
190 barů při 60 l/min

Sady pro přesné měření tlaku naleznete v sekci Tlakoměry – Měřicí sady.
Před použitím se doporučuje zkontrolovat a nastavit vhodný tlak.
Individuální nastavení je možné; celé otočení změní tlak o 30 barů.

Přípustná teplota okolí: -40 °C až +60 °C
Přípustná teplota oleje: -15 °C až +80 °C
Doporučený hydraulický olej na bázi minerálního oleje, např. HL 32 nebo HL 46
