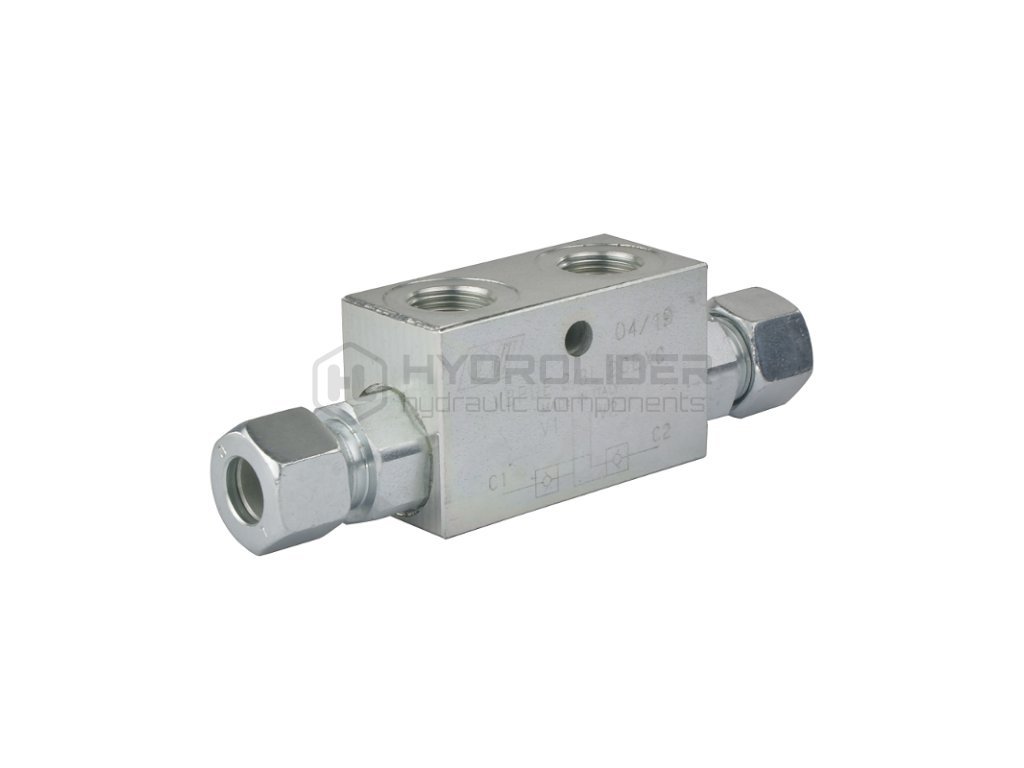

Dvojitě zpŘtně ventil 'z mek' pro dvojźinně v lec VBPDE CEXC 3/8'' s pýipojenˇm na hydraulick‚ trubky

Maximální průtok: 30L/min

Max. provozní tlak: 350 bar

Tlak pro otevření průtoku: 4 bar

Pilotní (tlakový) poměr: 1:5,5

Počet otvorů v těle: 4

Připojení: trubky fi 12L

Materiál tělesa: pozinkovaná ocel

Provozní teplota: -40C…+60C

Teplota oleje: -15 ° C... +80 ° C

Doporučený olej: Olej hydraulický

Princip činnosti:

Uzpůsobený pro dvojčinné válce, blokuje

válec v obou směrech.

Zajišťuje stabilizaci pístnice v době,

kdy není ovládán rozdělovač a na válec

působí velké síly. Blokace se uvolní při

zahájení ovládání rozdělovače.

Připojení:

Připojte C1 a C2 k hydraulickému válci,

připojte V1 a V1 k části v hydraulickém

rozvaděči.
