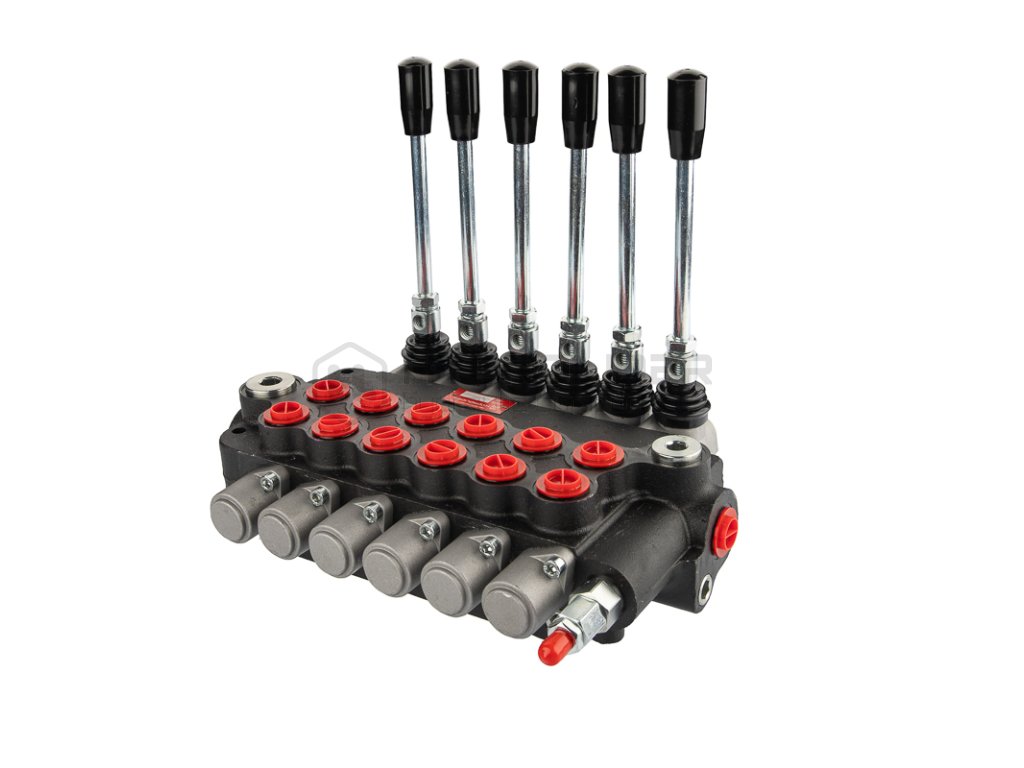

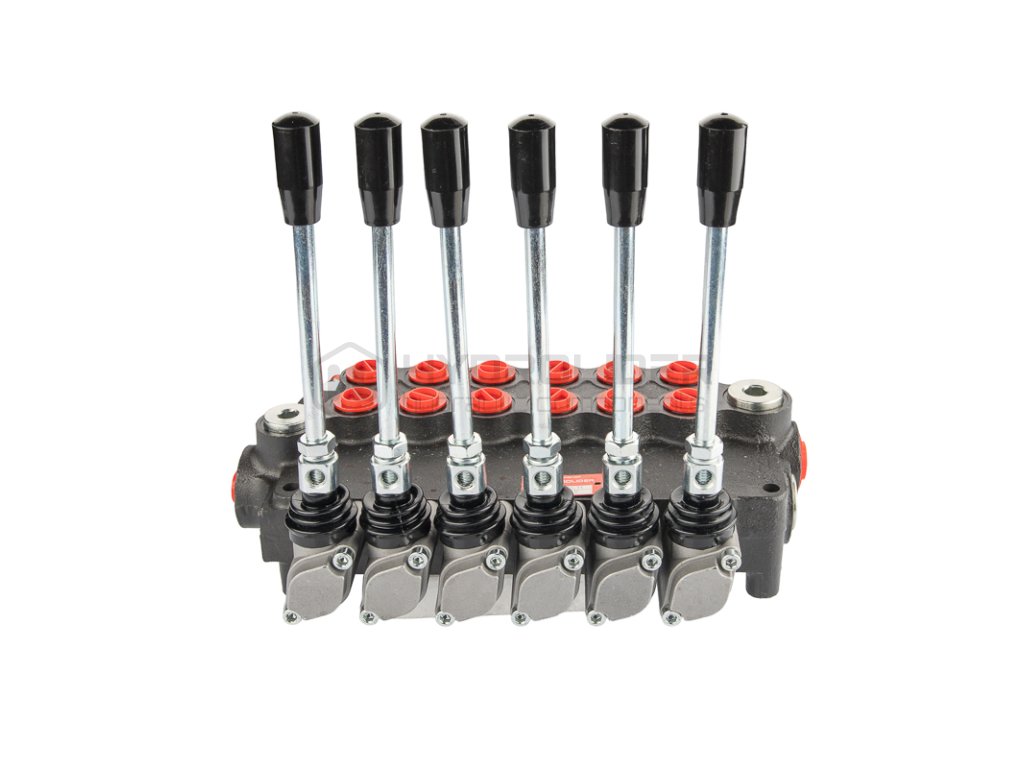

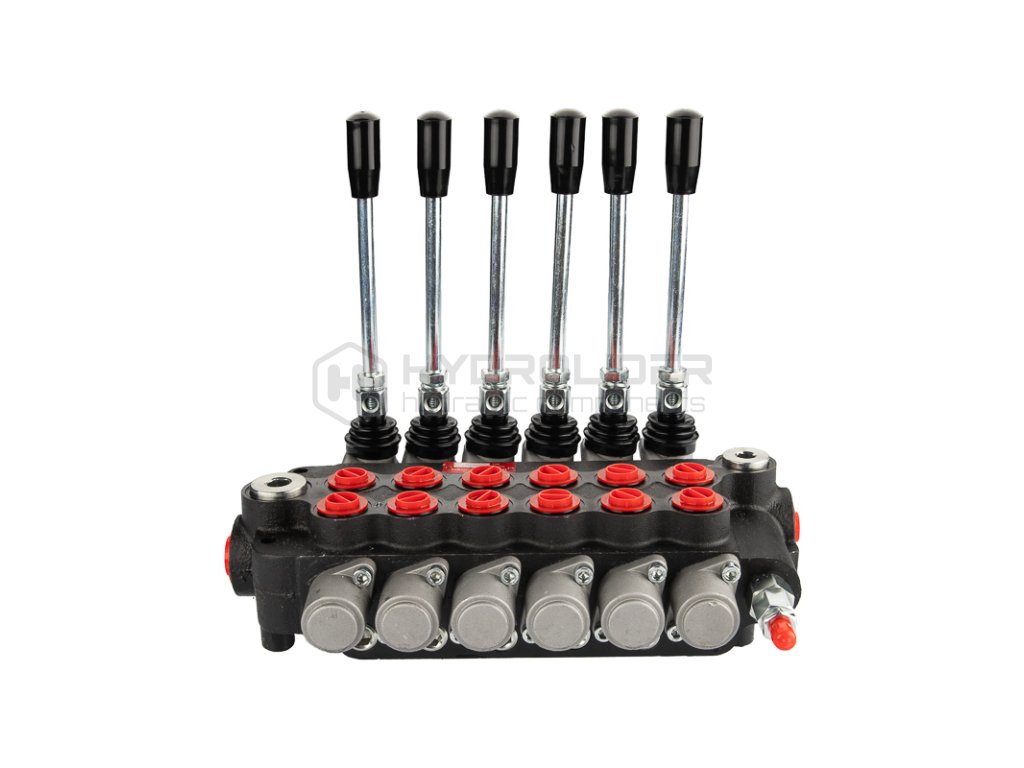

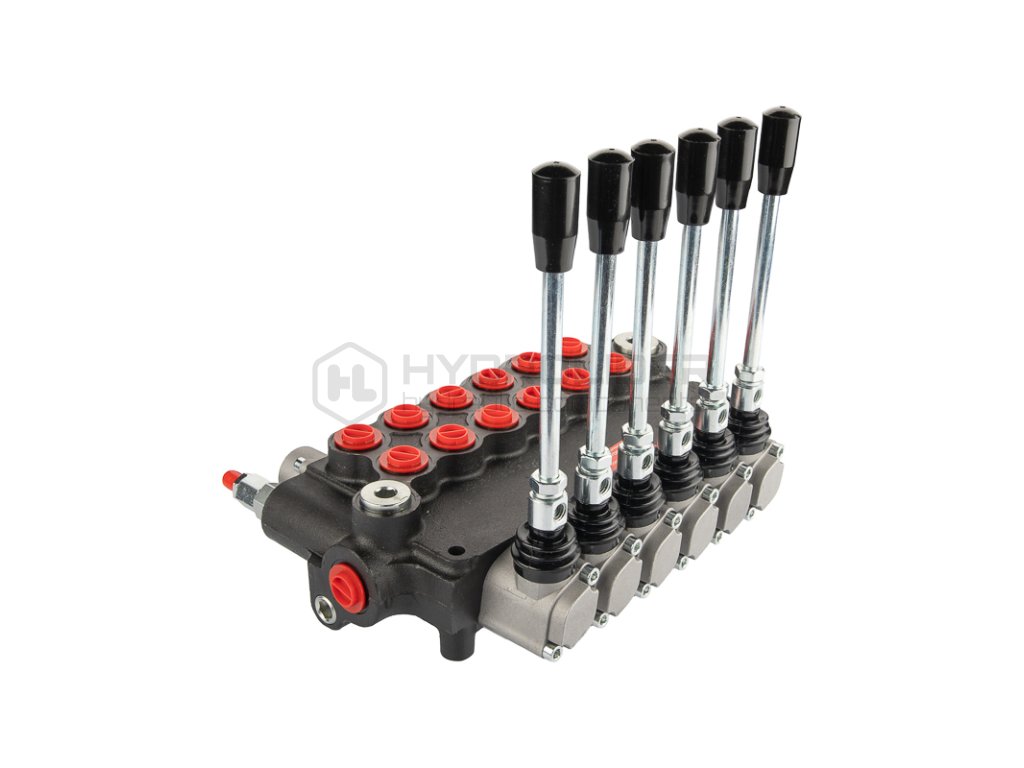

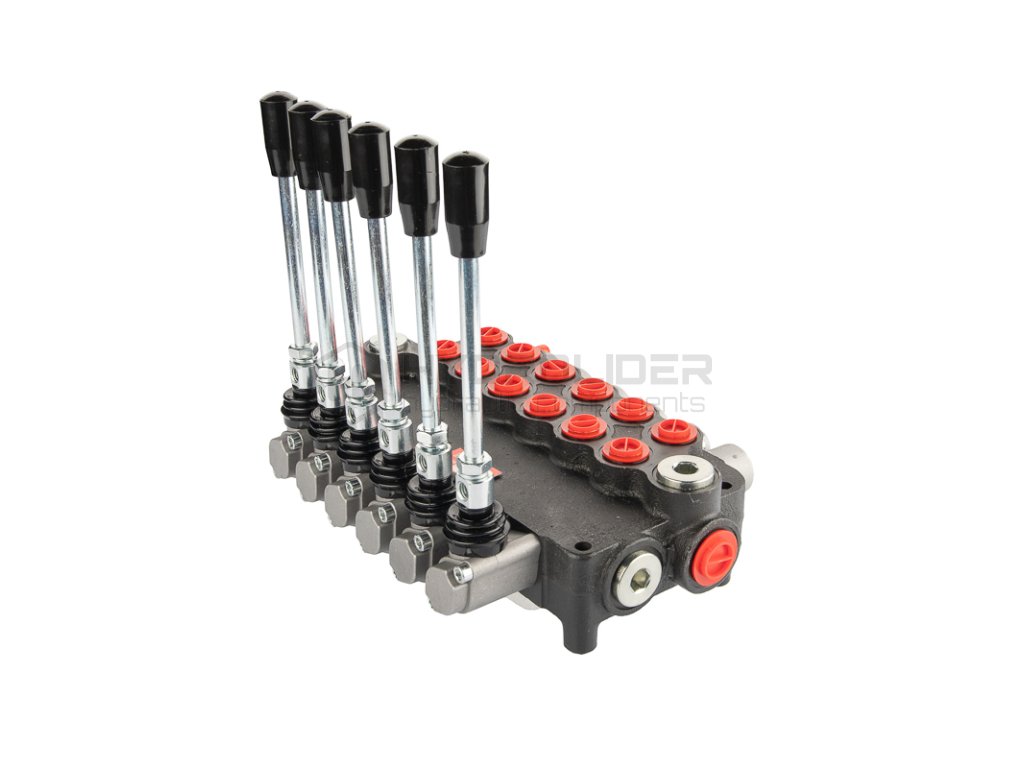

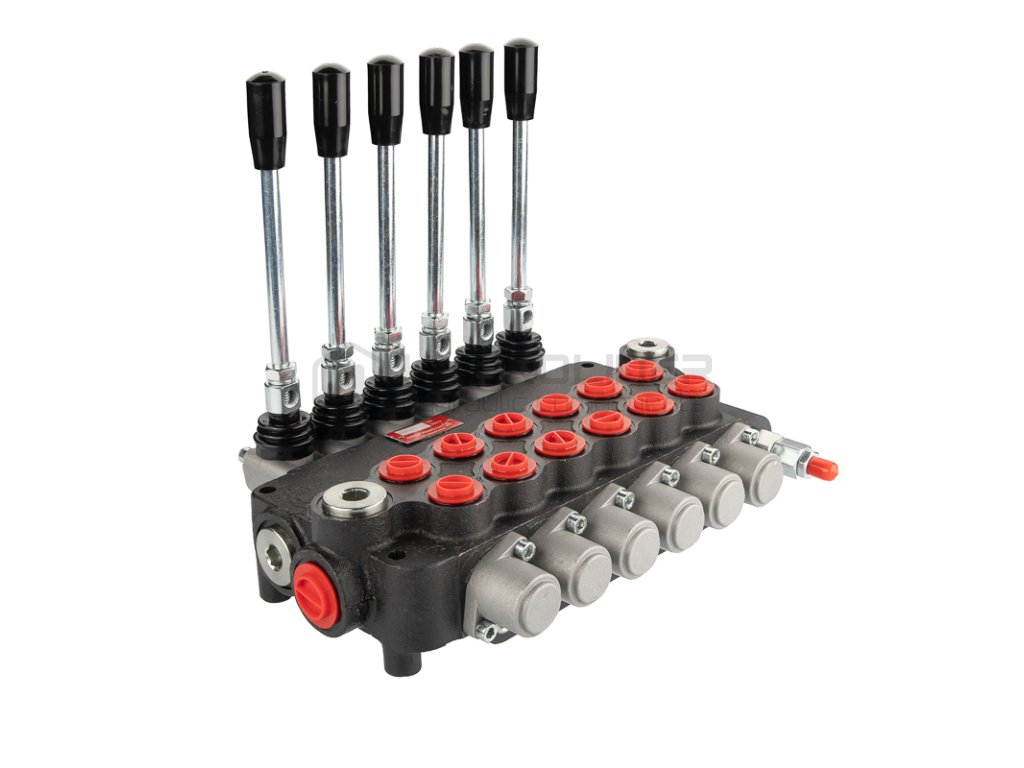

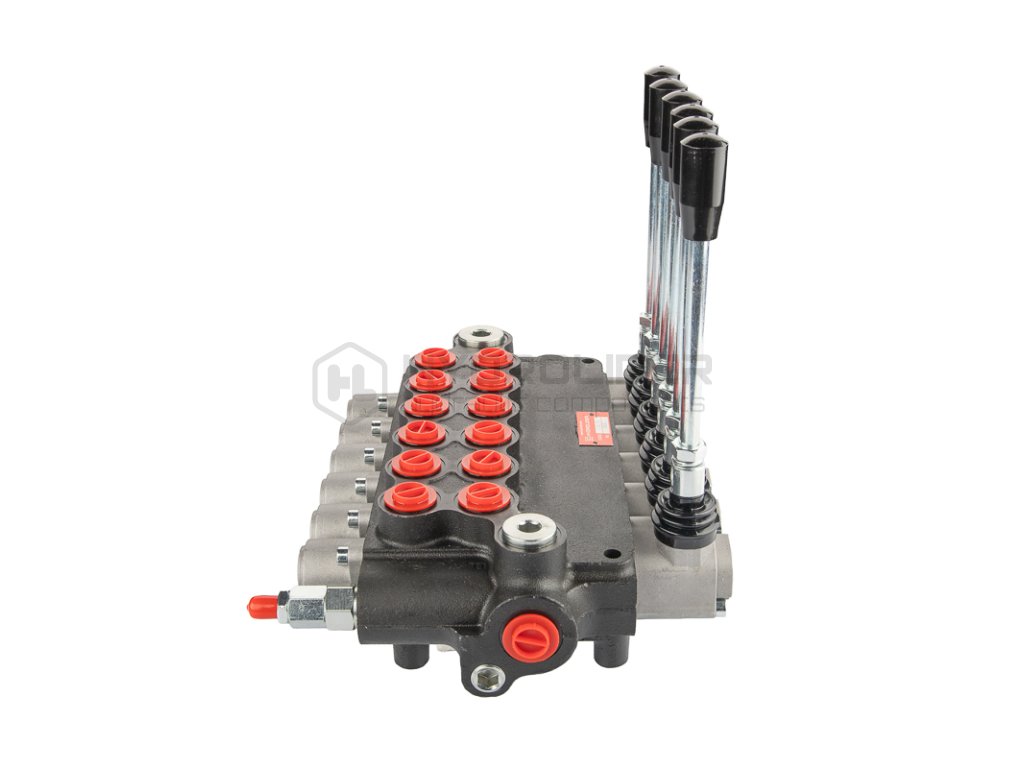

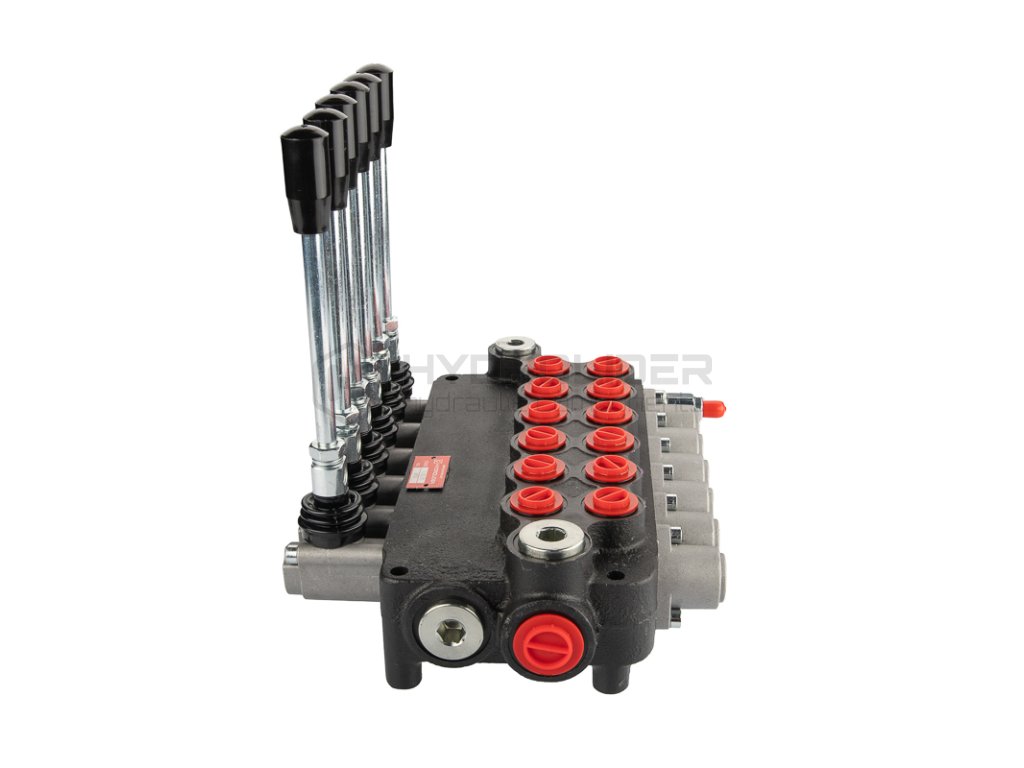

Hydraulický rozdělovač, 6 sekcí, 80 l/min 06P80A1A1A1A1A1A1A1GKZ1, ovládaný pákou

Detailní popis produktu

6-SEKČNÍ HYDRAULICKÝ ROZDĚLOVAČ

06P80A1A1A1A1A1A1A1GKZ1

Aplikace

Je určen k ovládání jednočinného nebo dvojčinného válce a disponuje tlakovým výstupem N, což je ideální pro
sériové zapojení nebo pro přidání rozdělovače do stávajícího systému.

Rozdělovač je určen pro různé typy strojů, jako jsou: zemědělské stroje, traktory, postřikovače, tahače, cyklopy,
nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje a další hydraulicky ovládaná zařízení.

Technické údaje

Maximální průtok: 80 l/min.
Ovládání: jednostranné nebo oboustranné válce
. Počet sekcí: 6.

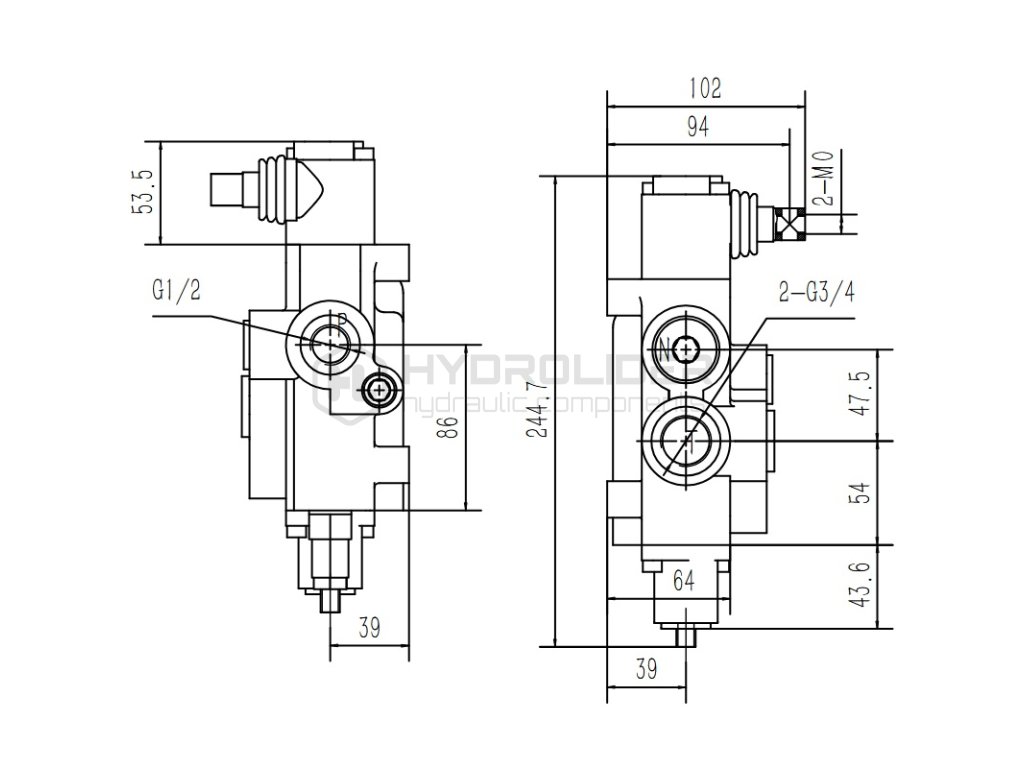

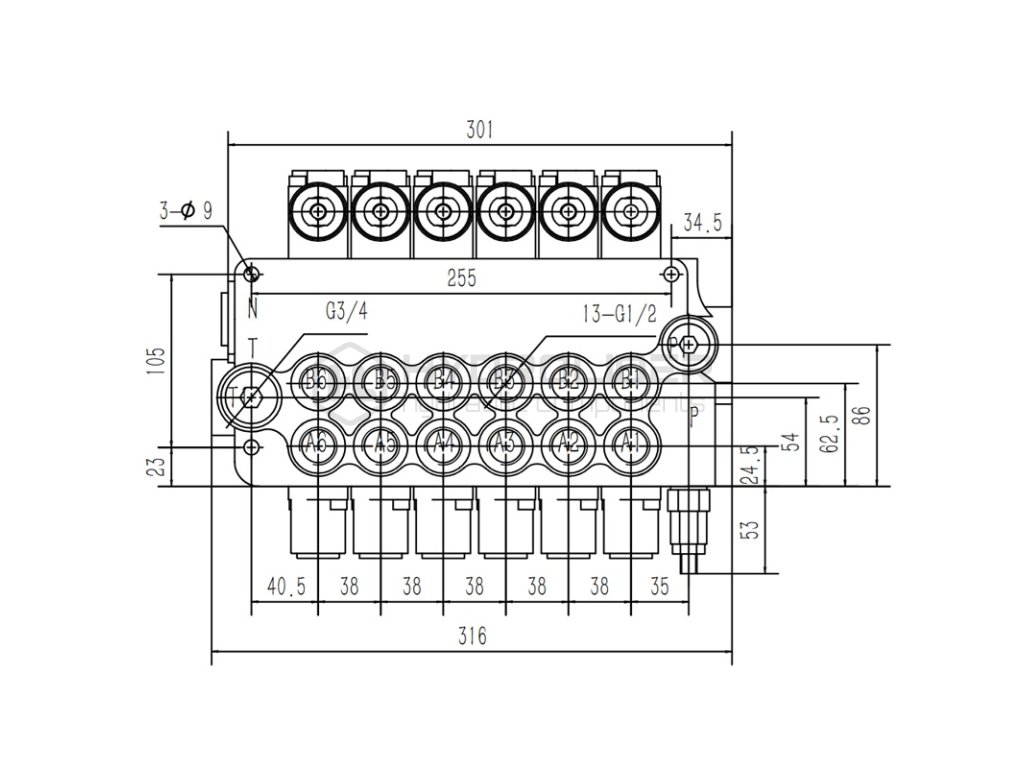

Vnitřní závity v tělese: přívod: 1/2''; zpátečka: 3/4''; sekce: 1/2''

Maximální přívodní tlak: 315 barů
Maximální vratný tlak: 50 barů
Maximální tlak v sekcích: 300 barů

Třípolohová páka (1 - 0 - 2), pružně zatížená, tj. sama se vrací do svislé polohy.
Poloha 0, neutrální (páka nastavená svisle), pístnice válce je v klidu - olej proudí do přepadu.
Poloha 1, pracovní (páka nastavená diagonálně dopředu),
pístnice válce se vysouvá. Poloha 2, pracovní (páka nastavená diagonálně dozadu), pístnice válce se zasouvá.

Otevírací tlak přepouštěcího ventilu se úměrně zvyšuje se zvyšujícím se průtokem:

170 barů při 20 l/min
180 barů při 40 l/min
190 barů při 60 l/min
200 barů při 80 l/min

Sady pro přesné měření tlaku naleznete v sekci Tlakoměry – Měřicí sady.
Před použitím se doporučuje zkontrolovat a nastavit vhodný tlak.
Individuální nastavení je možné; celé otočení změní tlak o 30 barů.

Přípustná teplota okolí: -40 °C až +60 °C
Přípustná teplota oleje: -15 °C až +80 °C
Doporučený hydraulický olej na bázi minerálního oleje, např. HL 32 nebo HL 46
