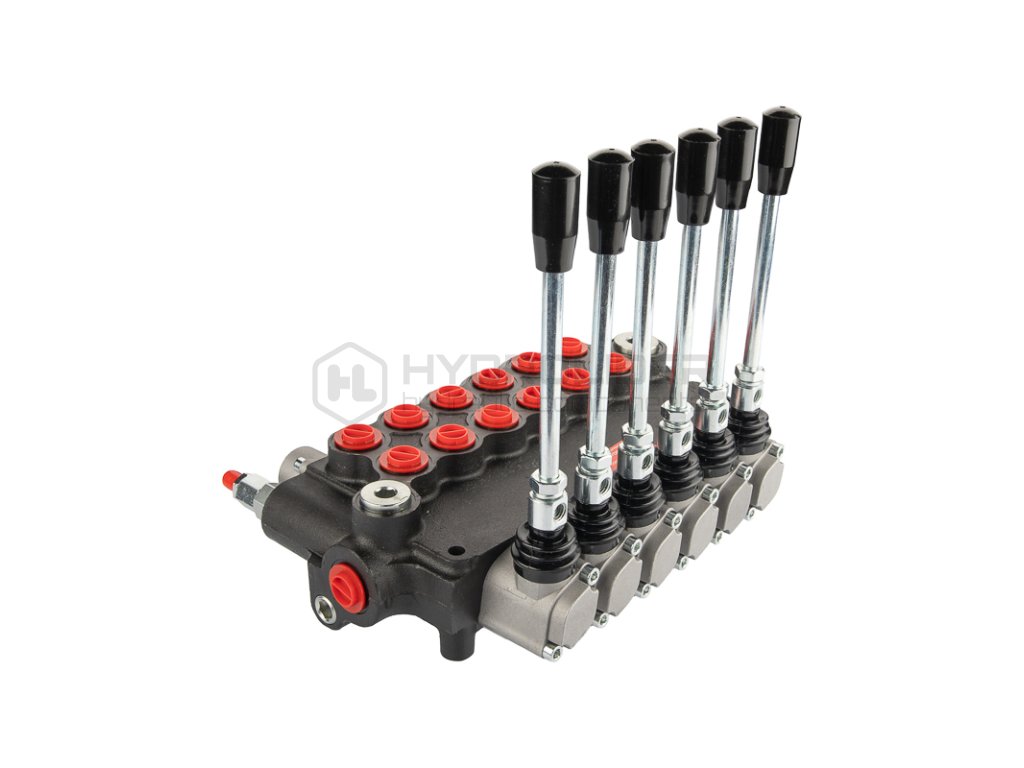

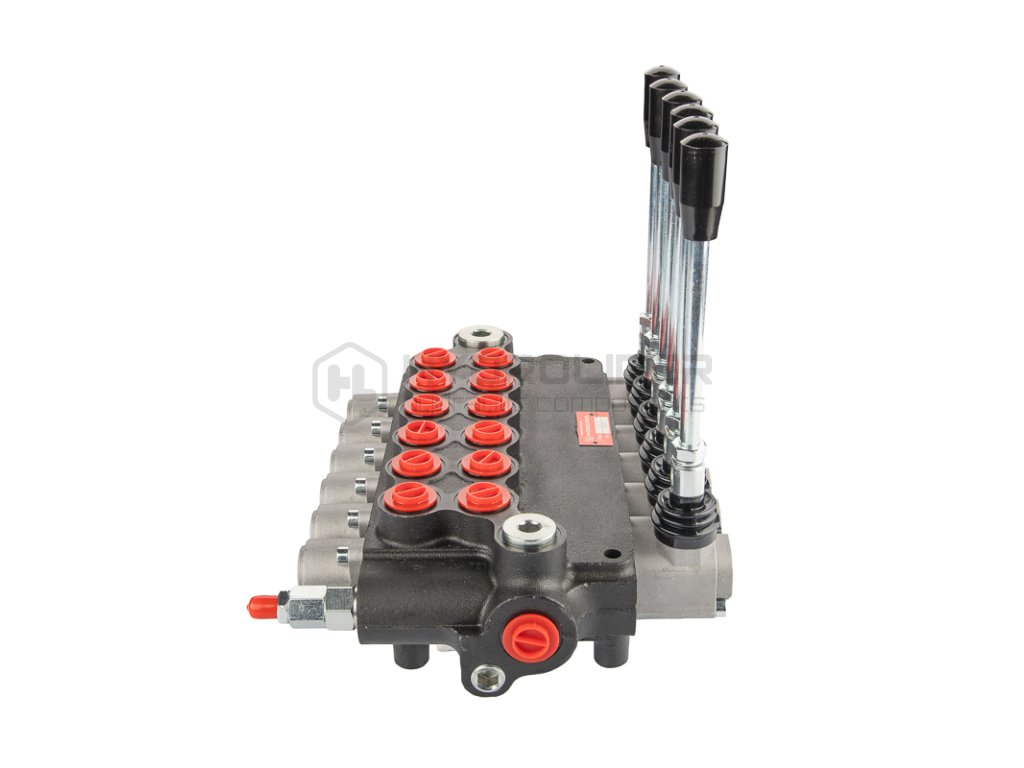

Hydraulický rozdělovač 6 sekcí 50 l/min 6P80 s přípojkami 22/22 Hydrolider

Detailní popis produktu

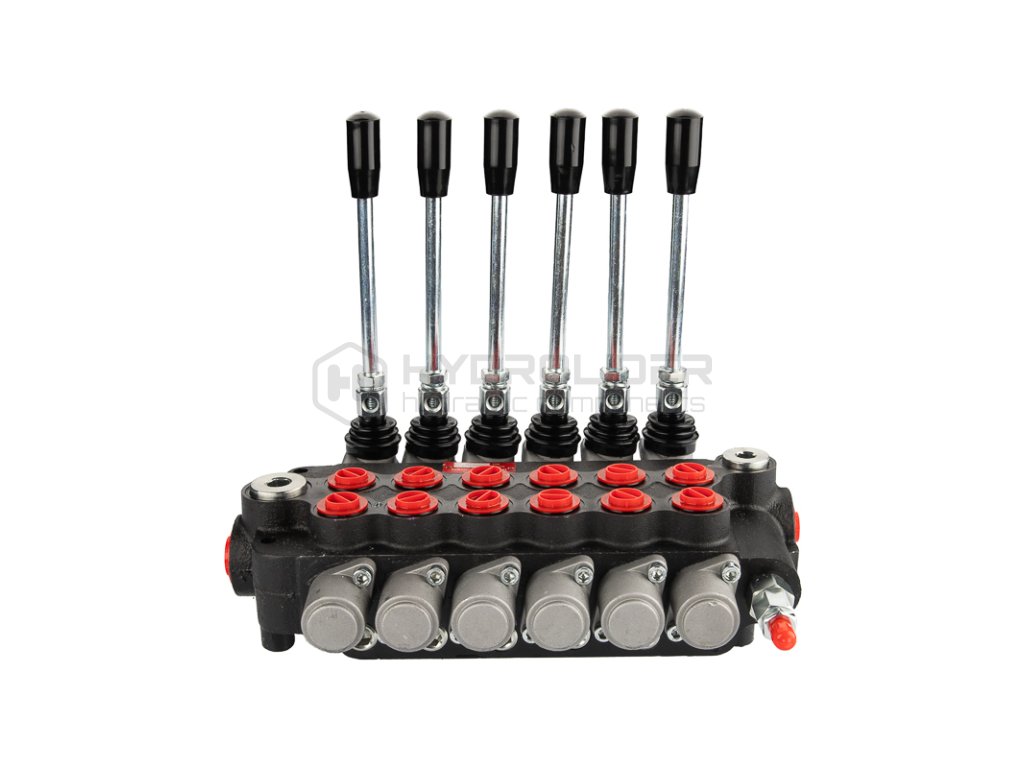

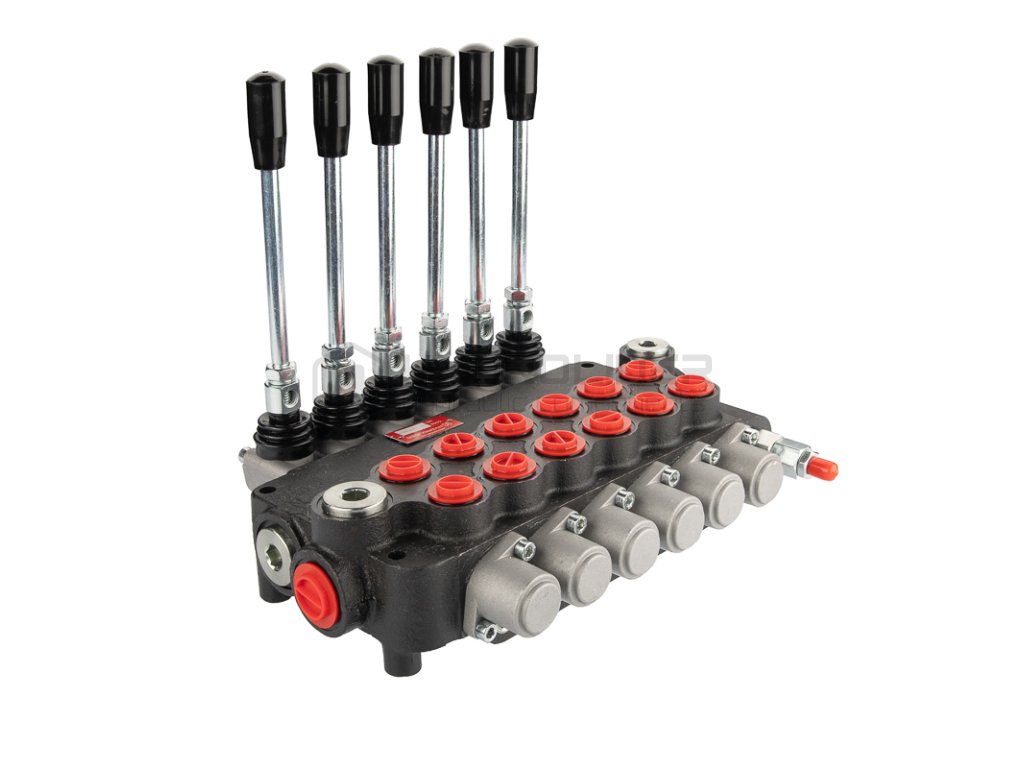

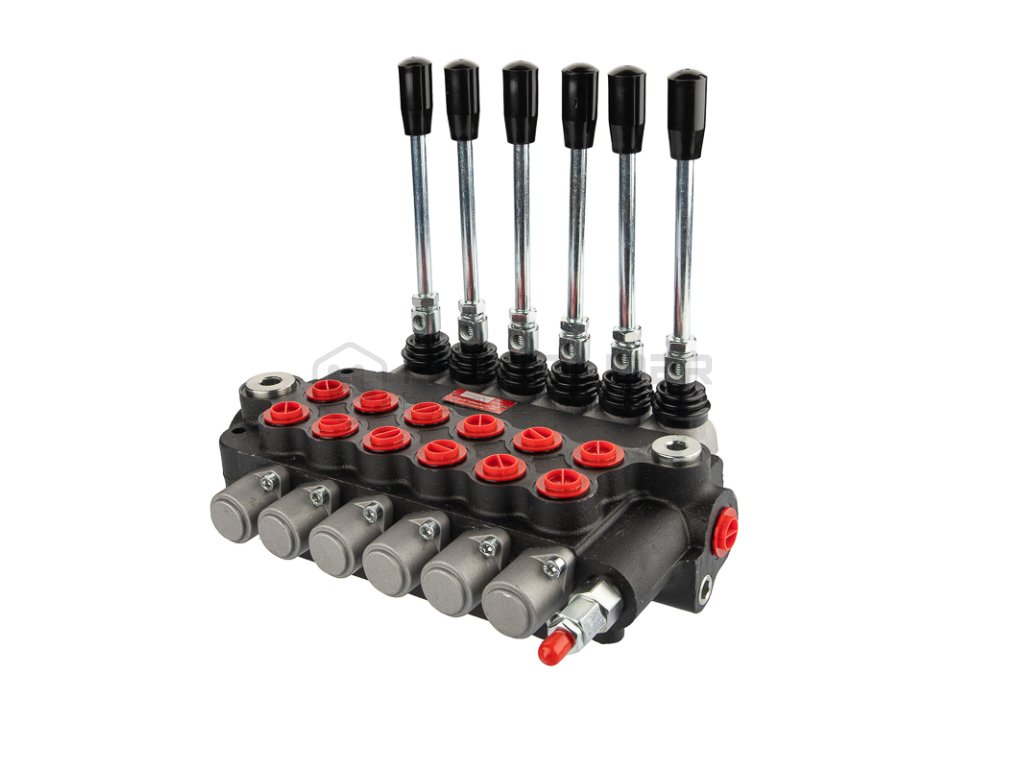

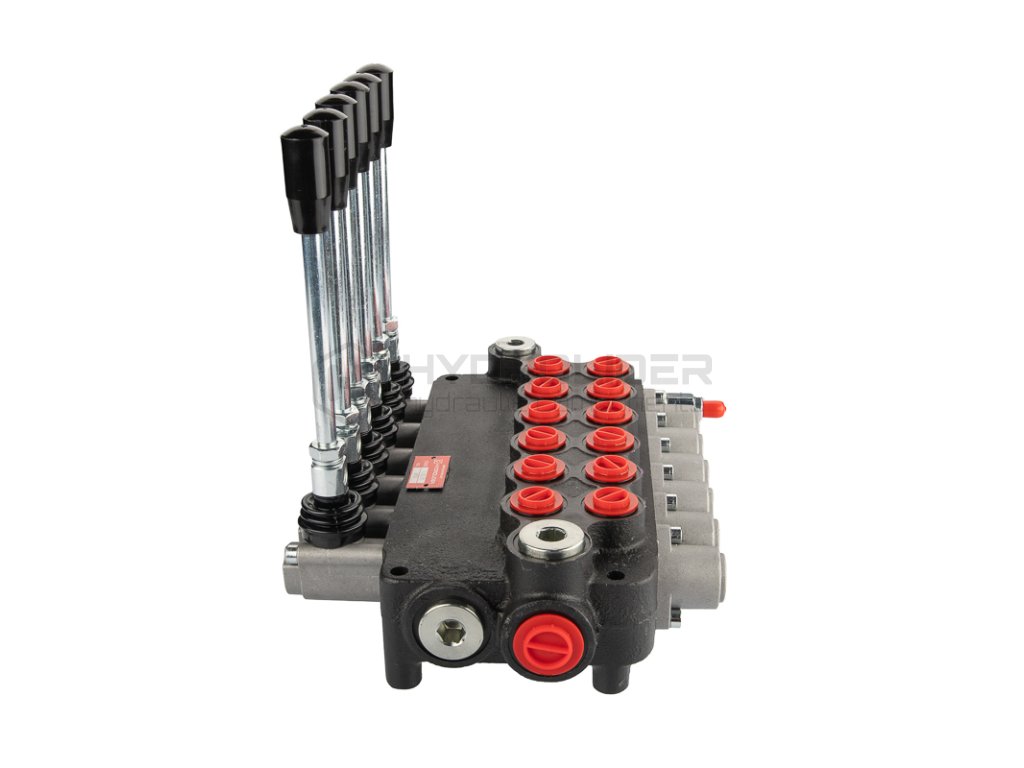

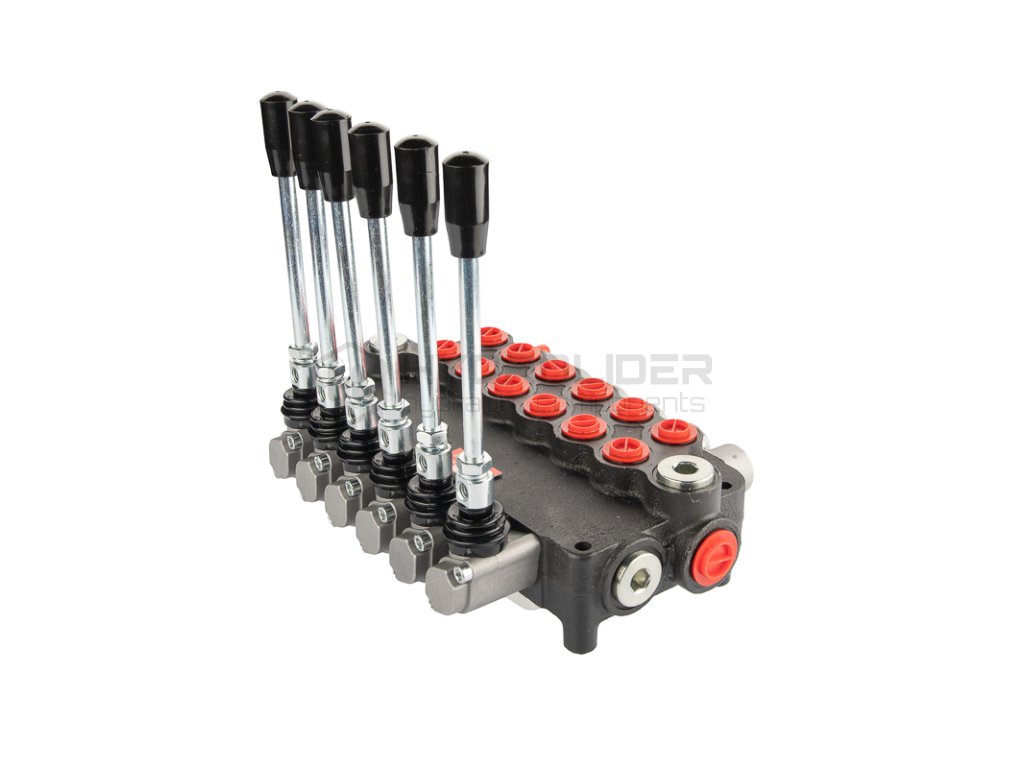

HYDRAULICKÝ ROZDĚLOVAČ 6 SEKCÍ 06P80A1A1A1A1A1A1A1GKZ1

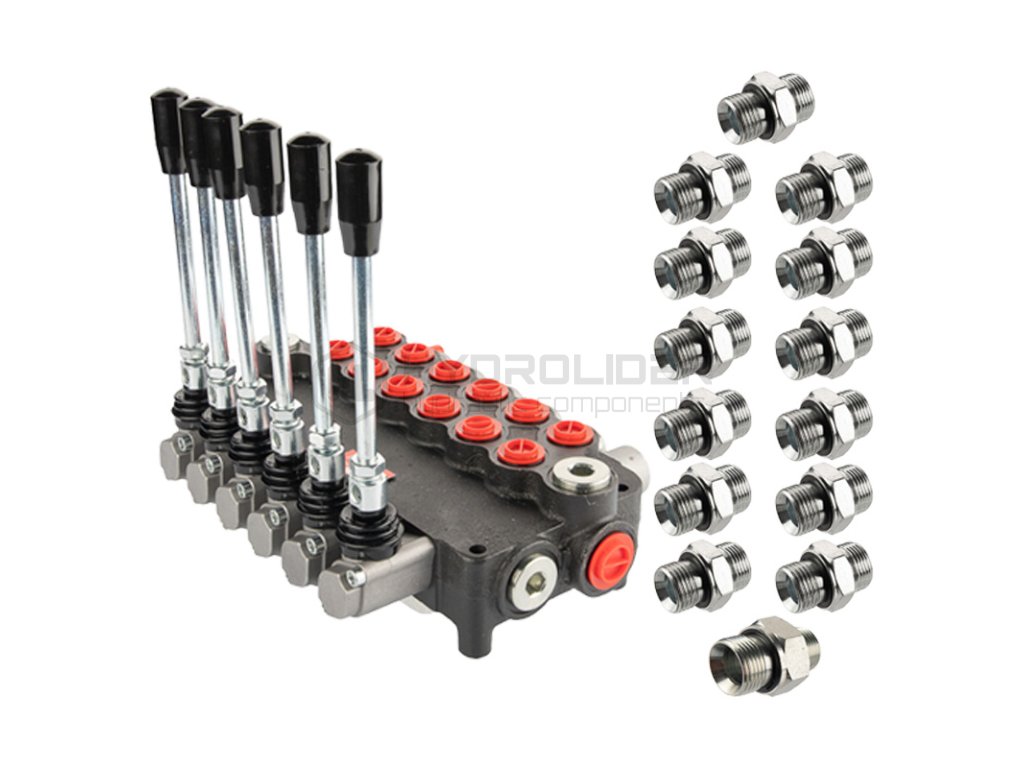

SE SADOU PŘIPOJENÍ S VÝSTUPEM M22x1,5

Aplikace

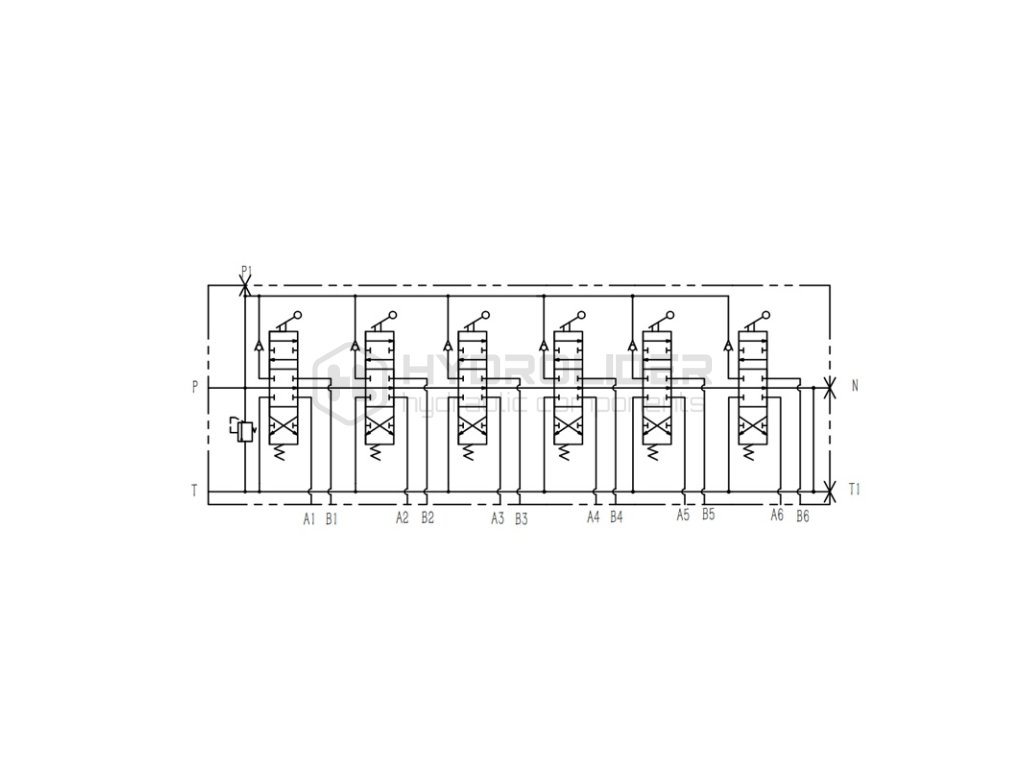

Je určen k ovládání jednočinného nebo dvojčinného válce a disponuje tlakovým výstupem N, což je ideální pro
sériové zapojení nebo pro přidání rozdělovače do stávajícího systému.

Rozdělovač je určen pro různé typy strojů, jako jsou: zemědělské stroje, traktory, postřikovače, tahače, cyklopy,
nakladače HDS, stavební stroje, nakladače, bagry, zametače, průmyslové stroje a další hydraulicky ovládaná zařízení.

Technické údaje

Maximální průtok: 60 l/min
Ovládání: jednostranný nebo oboustranný válec
Počet sekcí: 6

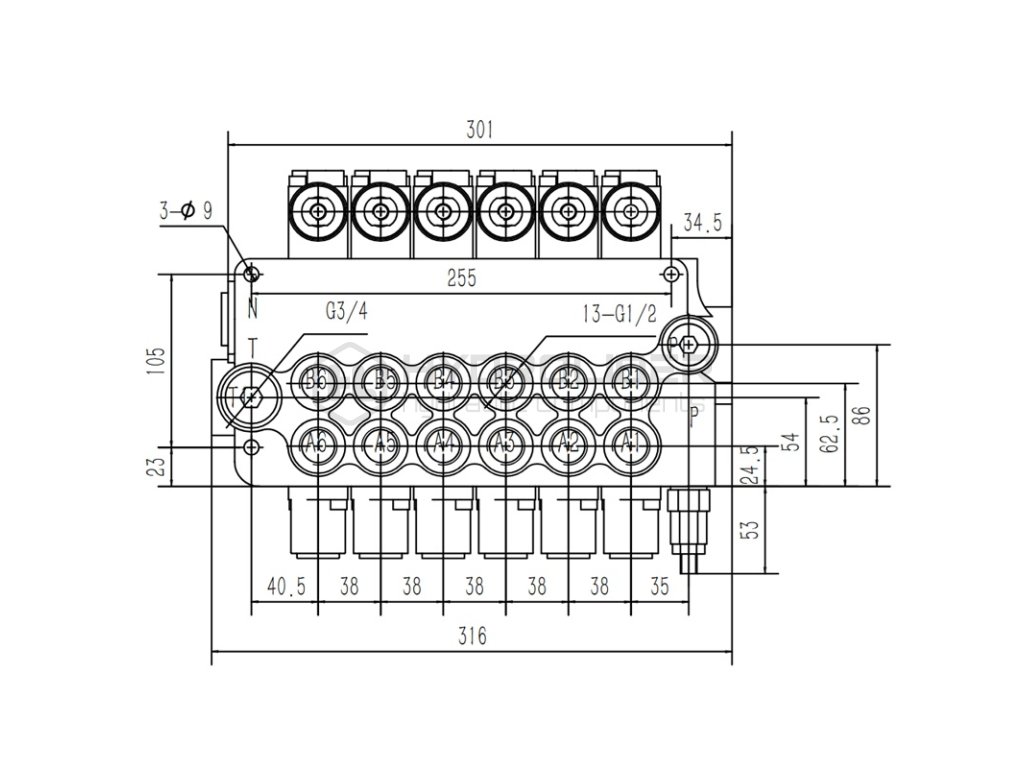

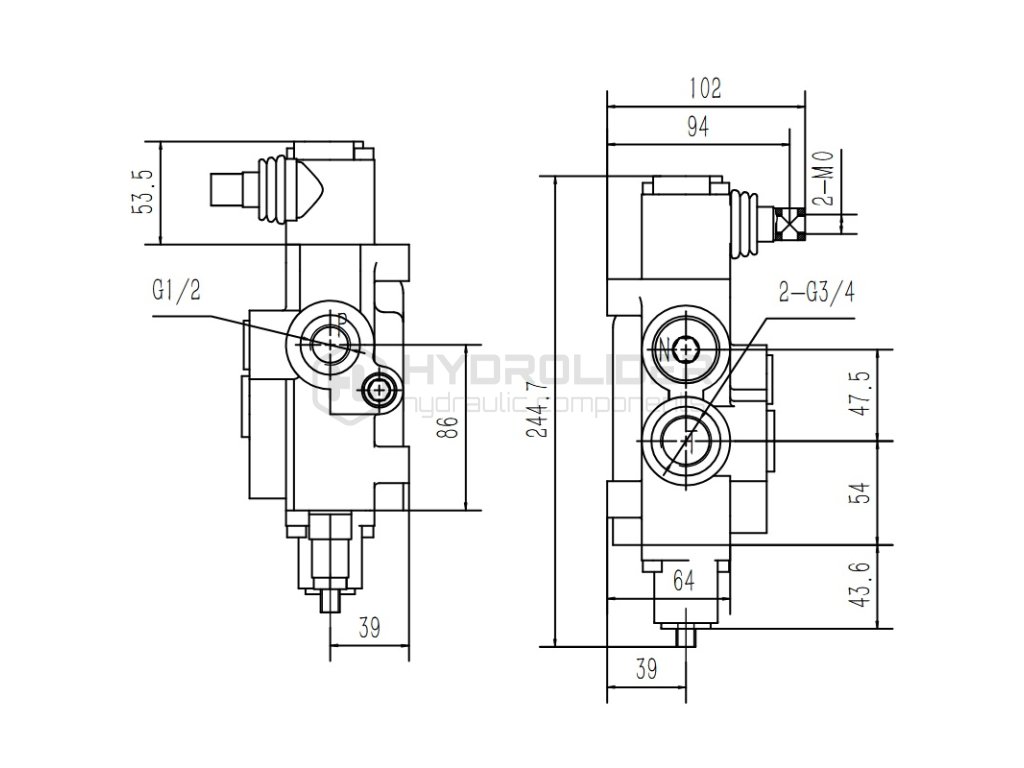

Vnitřní závity v tělese: přívod: 1/2''; vrat: 3/4''; sekce: 1/2''

Všechny konektory v sadě jsou opatřeny těsněním NBR, které zajišťují těsné spojení s rozdělovačem.
Na straně hydraulické hadice jsou konektory opatřeny 24° hrdlem přizpůsobeným hadicím s fitinky DKOL, DKOL-90 a DKOL-45 se standardním 24° upínacím kuželem.
Připojení k hadicím nevyžaduje žádné dodatečné těsnění.

Výstupní závit na přívodu [P]: M22x1,5
Výstupní závit na vratné straně [T]: M22x1,5
Výstupní závit na profilu [A / B]: M22x1,5

Maximální přívodní tlak: 315 barů
Maximální vratný tlak: 50 barů
Maximální tlak v sekcích: 300 barů

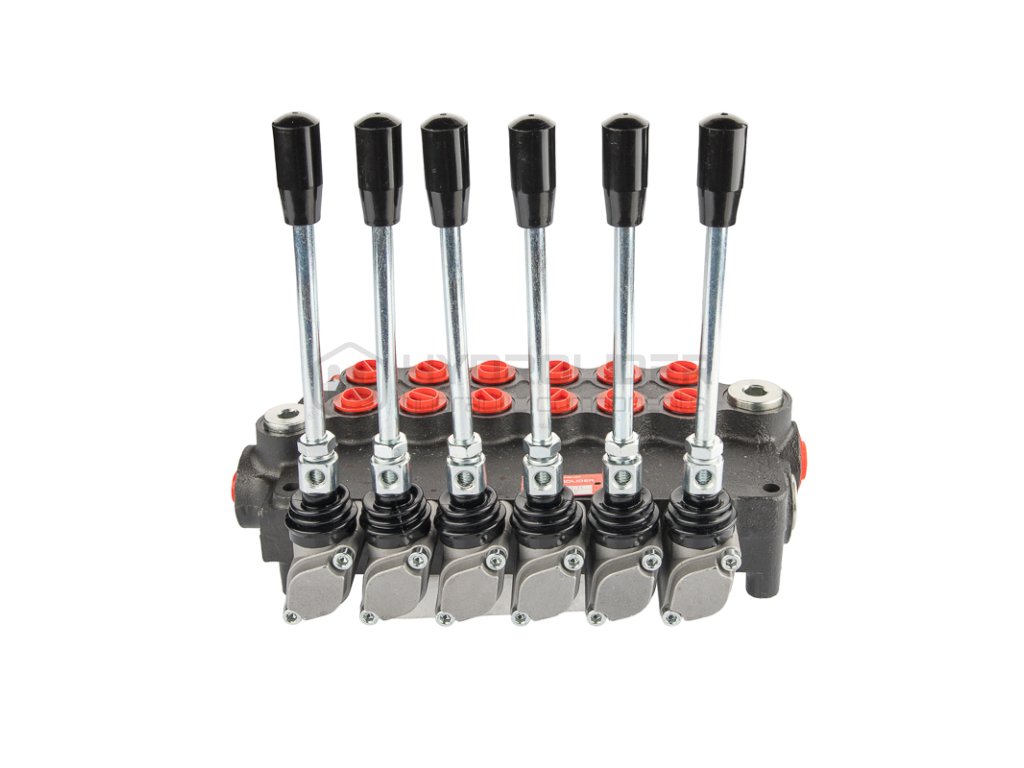

Všechny páky mají tři polohy (1 - 0 - 2) a jsou pružně zatížené, což znamená, že se vracejí do svislé polohy. Poloha
0 je neutrální (páka je ve svislé poloze), pístnice válce zůstává nehybná, což umožňuje průtok oleje do přepadu. Poloha
1 je funkční (páka je v úhlopříčné poloze dopředu), pístnice válce se vysouvá
. Poloha 2 je funkční (páka je v úhlopříčné poloze dozadu), pístnice válce se zasouvá.

Otevírací tlak přepouštěcího ventilu se úměrně zvyšuje se zvyšujícím se průtokem:

170 barů při 20 l/min
180 barů při 40 l/min
190 barů při 60 l/min

Sady pro přesné měření tlaku naleznete v sekci Tlakoměry – Měřicí sady.
Před použitím se doporučuje zkontrolovat a nastavit vhodný tlak.
Individuální nastavení je možné; celé otočení změní tlak o 30 barů.

Přípustná teplota okolí: -40 °C až +60 °C
Přípustná teplota oleje: -15 °C až +80 °C
Doporučený hydraulický olej na bázi minerálního oleje, např. HL 32 nebo HL 46
