    Hydraulický válec s podpěrou nohy, dvojčinný válec, délka: 440 mm, zdvih 500 mm, CJ2F-70/60/250, délka: 440 mm + montáž, součástí balení je ruční čerpadlo 45 cm3, olejová nádrž 5 l a hydraulická hadice 2x 2 m DN10 2SN 3/8"

    Kód: 81.33.65.45.5.2000
    Novinka
    Hydraulický válec s podpěrou nohy, dvojčinný válec, délka: 440 mm, zdvih 500 mm, CJ2F-70/60/250, délka: 440 mm + montáž, součástí balení je ruční čerpadlo 45 cm3, olejová nádrž 5 l a hydraulická hadice 2x 2 m DN10 2SN 3/8"
    Cena dostupná po přihlášení (>5 ks)

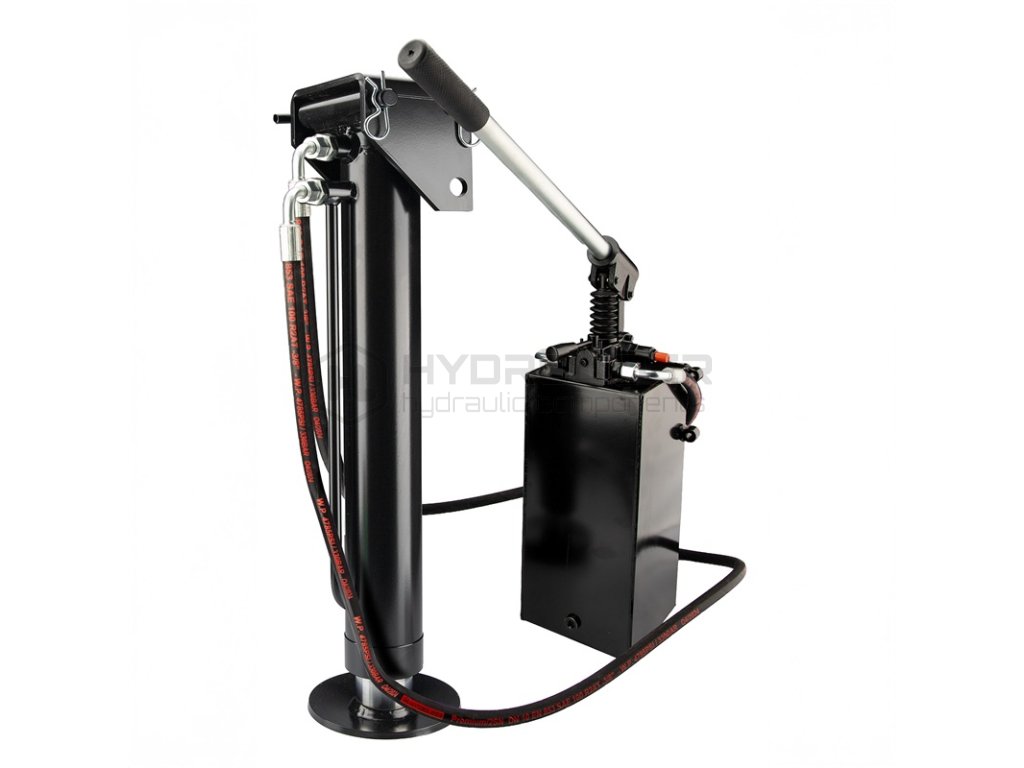

    Opěrná noha oboustranného válce se zdvihem 250 mm, vnitřním průměrem pístu 70 mm, průměrem pístní tyče 60 mm. Průměr otvorů pro montáž držáku aktuátoru: 21 mm, vzdálenost mezi osami otvorů ve složeném stavu: 440 mm, v rozloženém stavu: 690 mm. Dvoutaktní ruční čerpadlo o objemu 45 cm3, tj. současně čerpá a saje olej. Čerpadlo se dodává s: pákou, těsněním, sadou šroubů, hadicí s olejovým filtrem a 5litrovou nádrží. Válec připojen k čerpadlu dvěma hydraulickými hadicemi 2m DN10 2SN 3/8".

    Detailní informace

    Detailní popis produktu

    HYDRAULICKÁ OPĚRA PATKA + DRŽÁK

    DVOJČINNÝ VÁLEC

    ZDVIH 250 mm SYMBOL: CJ2F-70/60/250

    SOUČÁSTÍ BALENÍ RUČNÍ ČERPADLO 45 CM3, NÁDRŽ 5 L

    A HYDRAULICKÁ HADICE 2X 2M DN10 2SN 3/8"



    Symbol: 81.33.65.45.5.2000
    Výrobce dílu: Hydrolider
    Aplikace:


    Hydraulická podpěrná patka je pokročilý mechanický prvek používaný v zemědělských strojích, přívěsech a stavebních strojích,
    jako jsou jeřáby a jeřáby, a v různých zařízeních, který zajišťuje stabilitu a rovnováhu konstrukce. Pracuje na hydraulickém pohonu, který mu umožňuje efektivně zvedat a udržovat těžká břemena. Ruční čerpadlo umožňuje snadné vysunutí a složení podpěrných nohou, což zajišťuje bezpečné umístění stroje.


    TECHNICKÉ ÚDAJE PRO PODPĚRKU NOHY
    Typ práce:

    dvojčinný
    Pracovní zdvih:

    250 mm
    Délka v klidovém stavu:

    440 mm
    Délka v rozloženém stavu:

    690 mm
    Vnější průměr pístu:

    80mm
    Vnitřní průměr pístu:

    70mm
    Vnější průměr pístní tyče:

    60mm
    Vnitřní průměr pístní tyče:

    50mm
    Průměr nohy:

    160mm


    Průměr otvorů pro
    montáž držáku pohonu:

    21mm
    Připojovací porty:

    3/8"
    Jmenovitý tlak:

    16–32 MPa (160–320 barů)
    Zkušební tlak:

    25 MPa (250 barů)


    TECHNICKÉ ÚDAJE RUČNÍHO ČERPADLA A NÁDRŽE


    Princip činnosti ruční pumpy:


    Dvoutaktní čerpadlo, tj. pumpuje a saje současně. Olej se nepřetržitě čerpá, když se páka pohybuje nahoru a dolů.


    Geometrická kapacita:

    		 45 cm3 na cyklus


    Tovární nastavení přepouštěcího ventilu:

    		 200 barů


    Rozsah nastavení přepouštěcího ventilu:

    		 30–280 barů


    Připojení kabelu:

    		 Vnější závit BSP 3/8"


    Objem nádrže:

    		 5 litrů


    Ruční čerpadlo je dodáváno s:

    		 páka, těsnění čerpadla, sada šroubů a hadice s filtrem


    TECHNICKÉ ÚDAJE HYDRAULICKÉ HADICE


    Množství:

    		 2 ks.


    Délka jednoho drátu:

    		 2m


    Počet copánků:

    		 dvojitě opletené (2SN)


    Rozsah provozních teplot všech vrstev:

    		-40 °C až 100 °C


    Doporučený jmenovitý pracovní tlak:

    		 max. 330 barů


    Vnitřní průměr průchodu:

    		10mm


    Vnější průměr:

    		19mm


    Maximální průtok:

    		45 l/min



    Doplňkové parametry

    Kategorie: Válce s čerpadlem
    Hmotnost: 25.016 kg
    EAN: 2000000754697
