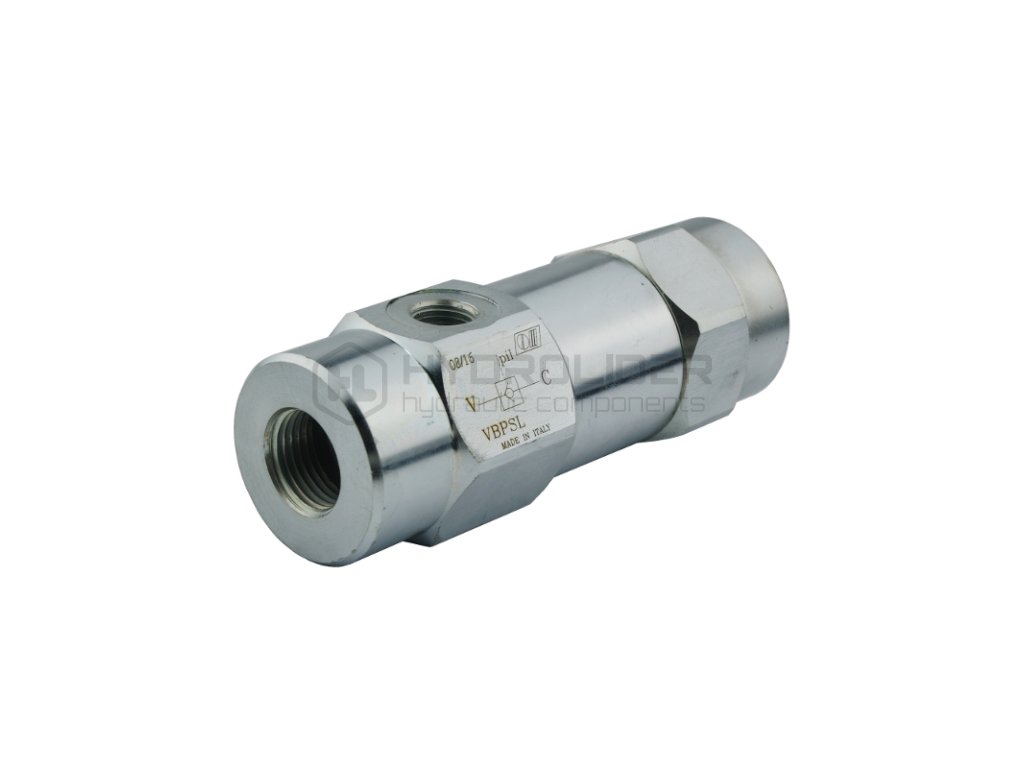

PilotnŘ ovl daně jednoduchě zpŘtně ventil 'z mek' pro jednoźinně v lec VBPSL 3/8''

Maximální průtok: 30L/min

Max. provozní tlak: 300 bar

Tlak pro otevření průtoku z V do C: 5 bar

Pilotní (tlakový) poměr: 1:6,5

Počet otvorů v těle: 3

Připojení: vnitřní závit 3/8" [BSP]

Pilotní závit: 1/4" [BSP]

Materiál tělesa: galvanizovaná ocel

Provozní teplota: -40C…+60C

Teplota oleje: -15 ° C... +80 ° C

Doporučený olej: Olej hydraulický

Princip činnosti:

Ventil zcela blokuje průtok v jednom směru.

V opačném směru průtok je volný, když tlak

překročí 5 bar.

Tok v obou směrech lze odblokovat

působením tlaku na pilotní port.

Připojení:

Připojte C k jednočinnému válci. Připojte

V k napájecímu vedení, např. K části v

hydraulickém rozvaděči.

Připojte pilu k tlakovému potrubí.
