Pýesně ozubeně dŘliź pr…toku oleje GR10 4x3,2cm3 2xIN - 4xOUT bez vyrovn vacˇch ventil…. Rozsah vstupnˇho pr…toku oleje: 15,2 - 43,2L/min.
Kód: 81.22.10.4.32.1.1Detailní popis produktu

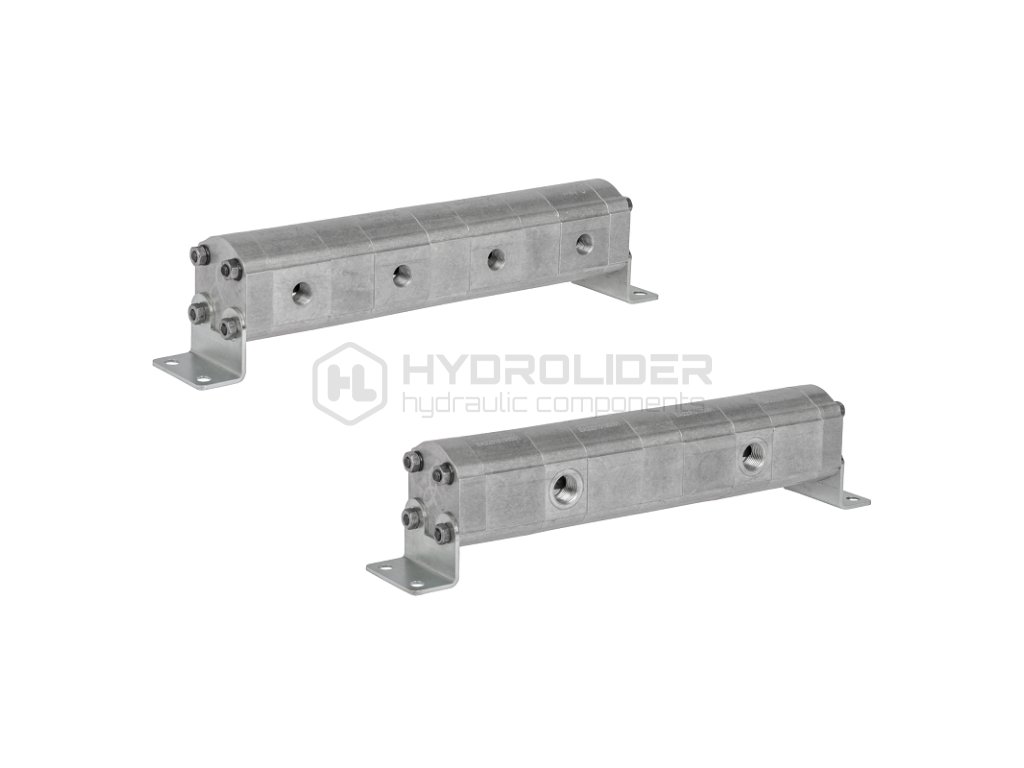

PŘESNÝ DĚLIČ PŘEVODOVÉHO OLEJE 2 VSTUPY - 4 VÝSTUPY
| Symbol: | 81.22.10.4.32.1.1 |
| Výrobce dílů: | Blue Ascend Hydraulics |
| Aplikace: | Přesný dělič převodů, určený k rozdělení jednoho nebo dvou nezávislých proudů oleje na čtyři stejné části. V případě jednoho zásobovacího proudu se doporučuje rozdělit jej běžným odpalištěm na dva menší před přepážkou. Určeno pro zařízení a stroje, kde je vyžadováno přesné rozdělení proudu oleje bez ohledu na vstupní tlak a zatížení pracovních přijímačů, jako jsou motory nebo pohony. Kompaktní design nevyžaduje mnoho místa a poskytuje velmi širokou škálu aplikací. Používá se především k ovládání různě zatížených hydraulických válců nebo hydromotorů pracujících současně a jejich bezproblémový chod je technickou prioritou. |

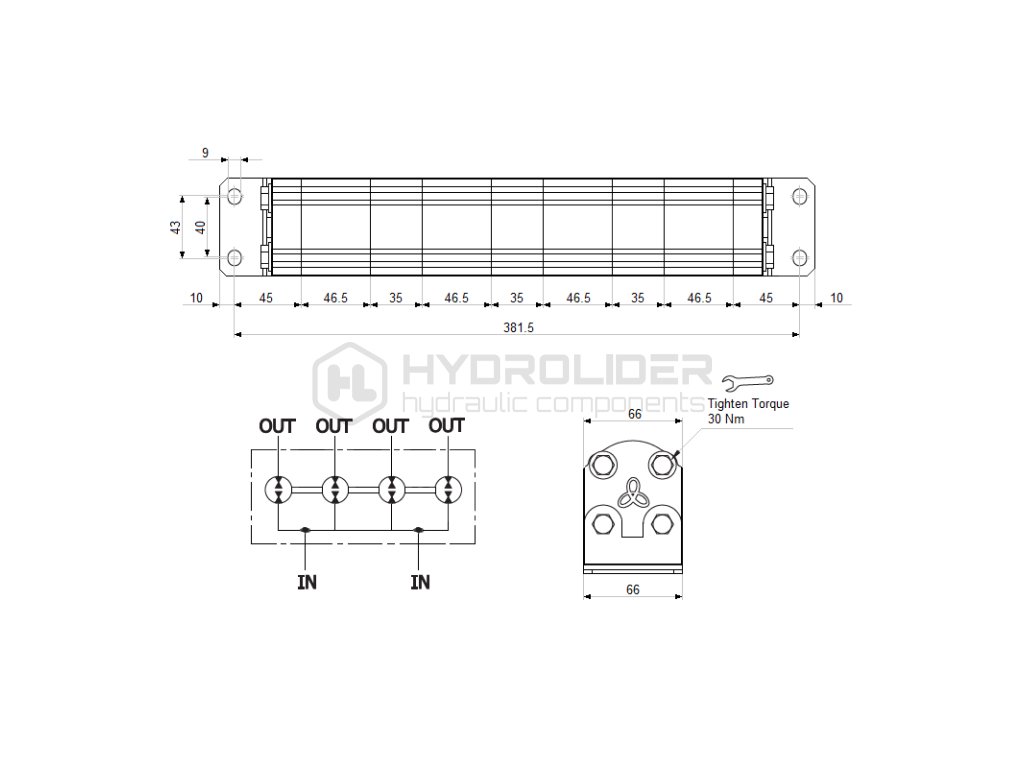

| Počet vstupních kanálů IN: | 2 (v případě jednoho přívodního proudu se doporučuje rozdělit jej běžným odpalištěm na dva menší) |
| Počet výstupních kanálů OUT: | 4 |
| Absorpční kapacita jedné sekce: | 3,2 cm3/ot |
| Minimální obrat: | 1200 ot/min |
| Maximální otáčky: | 3500 ot/min |
| Rozsah vstupního průtoku: | 15,2 až 43,2L/min |
| Výkon na všech výstupech v rozsahu: | 3,8 až 10,8L/min |

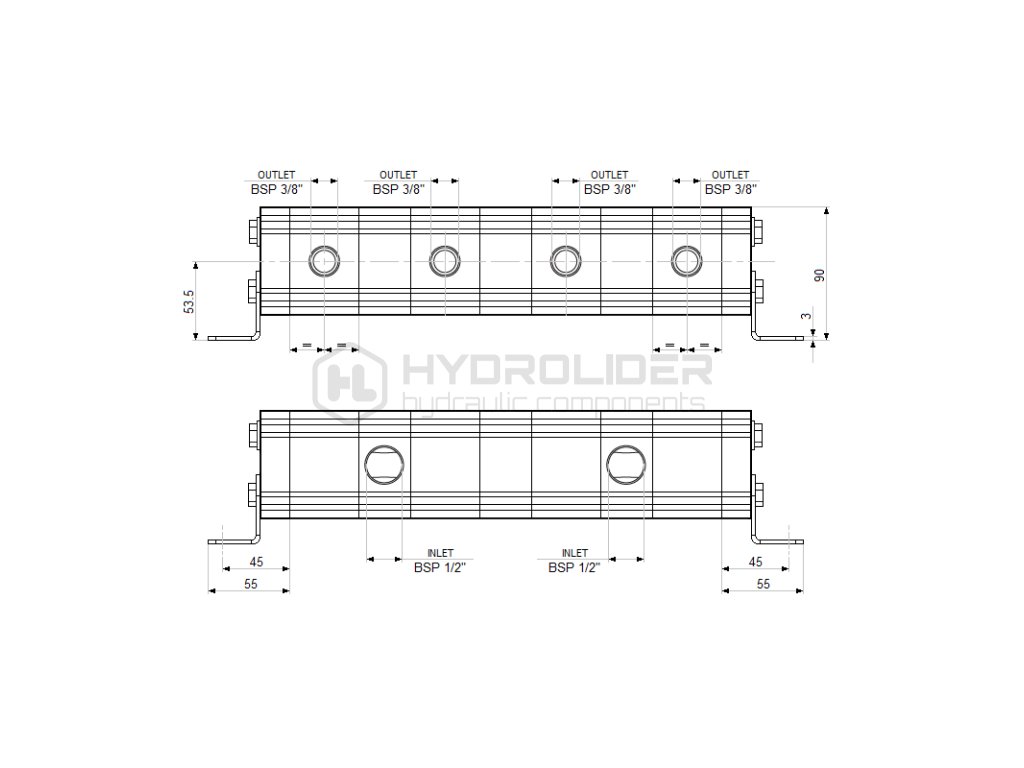

| Vstupní vlákna: | 1/2" |
| Výstupní vlákna: | 3/8" |
| Maximální souběžnost: | 97% při zachování doporučených parametrů tlaku ΔP. S rostoucím tlakovým rozdílem na výstupech se souběh snižuje přibližně o 1% na 10 barů. |
| Kompenzace za chybu: | žádné kompenzační ventily pro odstraňování chyb |
| Maximální tlak v nepřetržitém provozu: | 220 bar |
| Maximální tlak v dočasné práci: | 280 bar |
| Doporučené ΔP: (rozdíl tlaků na jednotlivých úsecích) | > 40 bar |
Doplňkové parametry
| Kategorie: | Přesné ozubené |
|---|---|
| Hmotnost: | 4.45 kg |
