Pýesně ozubeně dŘliź pr…toku oleje GR10 2x3,2cm3 1xIN - 2xOUT s vyrovn vacˇmi ventily. Rozsah vstupnˇho pr…toku oleje: 7,6 - 21,6L/min.
Kód: 81.22.10.2.32.1.2Detailní popis produktu
PŘESNÝ DĚLIČ PŘEVODOVÉHO OLEJE 1 VSTUP - 2 VÝSTUPY
S KOMPENZAČNÍMI VENTILY PRO OPRAVU CHYB
| Symbol: | 81.22.10.2.32.1.2 |
| Výrobce dílů: | Blue Ascend Hydraulics |
| Aplikace: | Přesný dělič převodů, určený k rozdělení hlavního proudu oleje na dvě stejné části. Určeno pro zařízení a stroje, kde je vyžadováno přesné rozdělení proudu oleje bez ohledu na vstupní tlak a zatížení pracovních přijímačů, jako jsou motory nebo pohony. Dělič je také přesný, když olej proudí v opačném směru. Kompaktní design nevyžaduje mnoho místa a poskytuje velmi širokou škálu aplikací. Používá se především k ovládání různě zatížených hydraulických válců nebo hydromotorů pracujících současně a jejich bezproblémový chod je technickou prioritou. Resetovací ventily kompenzace, namontované na každé sekci děliče, umožňují odstranění chyby po každém dokončeném cyklu pohonů nebo motorů. Dělič s ventily pro vymazávání chyb se doporučuje pro stroje, ve kterých akční členy nebo motory pracují ve velkém počtu cyklů, kde existuje riziko sčítání chyb v dělení proudu oleje. |
| Počet vstupních kanálů IN: | 1 |
| Počet výstupních kanálů OUT: | 2 |
| Absorpční kapacita jedné sekce: | 3,2 cm3/ot |
| Minimální obrat: | 1200 ot/min |
| Maximální otáčky: | 3500 ot/min |
| Rozsah vstupního průtoku: | 7,6 až 21,6L/min |
| Výkon na všech výstupech v rozsahu: | 3,8 až 10,8L/min |

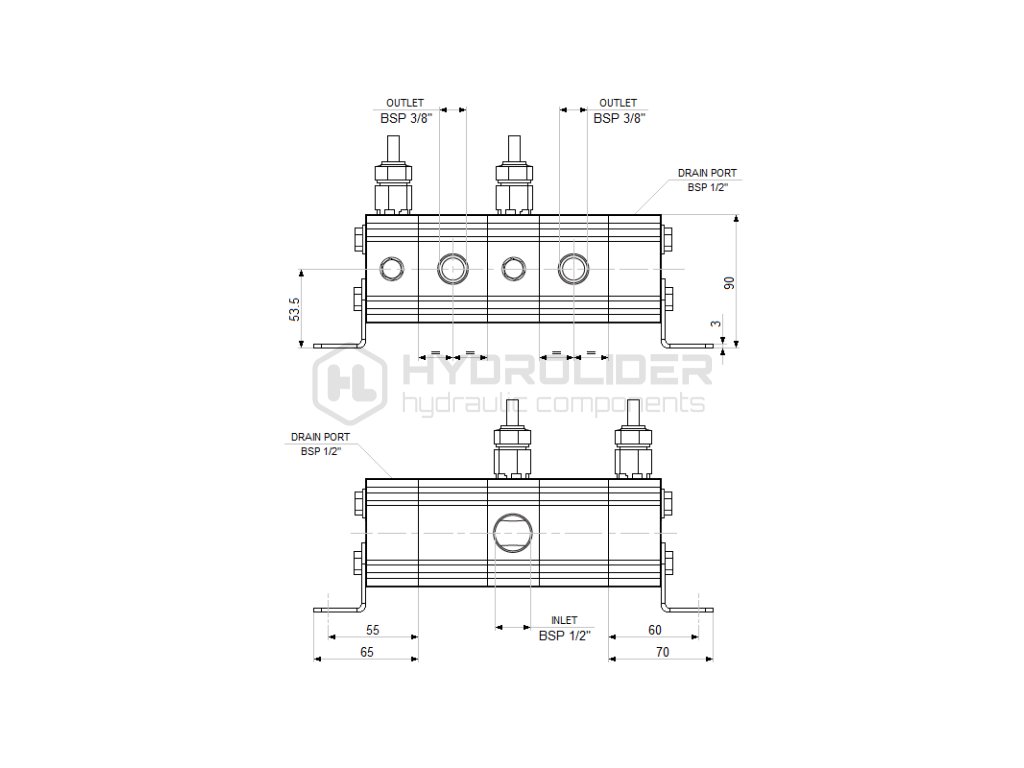

| Vstupní vlákno: | 1/2" |
| Výstupní vlákna: | 3/8" |
| Závit vypouštěcího portu: | 1/2" |
| Maximální souběžnost s resetovacími ventily: | 100% |
| Kompenzace za chybu: | aktivní vyvažovací resetovací ventily po každém dokončeném cyklu |
| Maximální tlak v nepřetržitém provozu: | 220 bar |
| Maximální tlak v dočasné práci: | 280 bar |
| Rozsah tlaku vyrovnávacích ventilů: | 70 - 210 bar |
| Tovární nastavení vyvažovacích ventilů: | 150 bar |
| Doporučené ΔP: (rozdíl tlaků na jednotlivých úsecích) | > 40 bar |
Doplňkové parametry
| Kategorie: | Přesné ozubené |
|---|---|
| Hmotnost: | 3.4 kg |
| EAN: | 2000000500362 |
